Kippzylinder, 3-Stufig

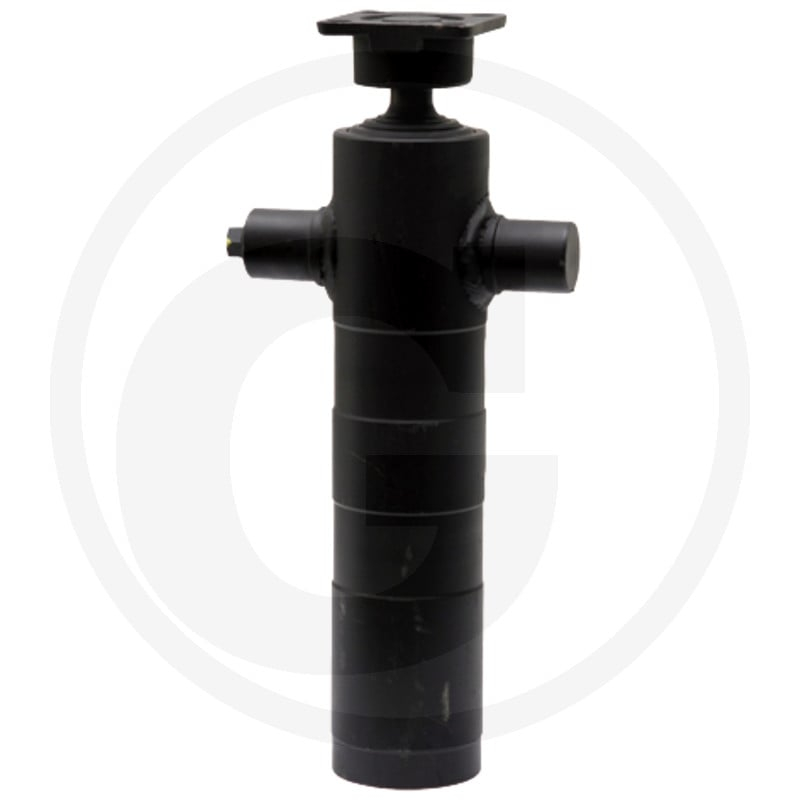

Dieser Hydraulikzylinder Chapel Tel Zyl-AO-K-45-61-76-H1030 der Marke Granit ist ein wichtiger Bestandteil von hydraulischen Systemen. Der Zylinder verfügt über einen Hub von 1030 mm und ein Volumen von 4,0 Litern. Er ist mit einem Anschlussgewinde von G 1/2" BSP ausgestattet und verfügt über eine Aufhängung mit einem Aufhängezapfen oben. Der Zylinder ist für einen maximalen Betriebsdruck von 200 bar ausgelegt und bietet eine Kugeltragkraft von maximal 8 Tonnen. Die Stufen haben eine Hubkraft von 2,8 / 5,1 / 8,0 Tonnen bei 180 bar. Ein passender Dichtsatz ist unter der Artikelnummer 820RT34 erhältlich. Der Zylinder wird ohne Kardanring geliefert, kann aber optional mit dem passenden Kardanring unter der Artikelnummer 82000222 ausgestattet werden. Das Gewicht des Zylinders beträgt 23,42 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000196
• Typ: Hydraulikzylinder
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• T Stufen-Ø 1/2/3/4/5: 45/61/76/-/-
• Hub (mm): 1030
• B (mm): 40
• C (mm): 128
• D (mm): 40
• E (mm): 449
• G (mm): 95
• Y (mm): 180
• Volumen (l): 4,0
• Anschlussgewinde: G 1/2" BSP
• Aufhängung: Aufhängezapfen Oben
• Betriebsdruck max. (bar): 200
• Stufen: 3
• Hubkraft Stufen (t) bei 180 bar: 2,8 / 5,1 / 8,0
• Kugeltragkraft max. (t): 8
• Ausführung: Kugel und -pfanne
• max. Traglast Kardanring (t): 8
