Tel Zyl-Ao-K-45-61-76-91-H1190

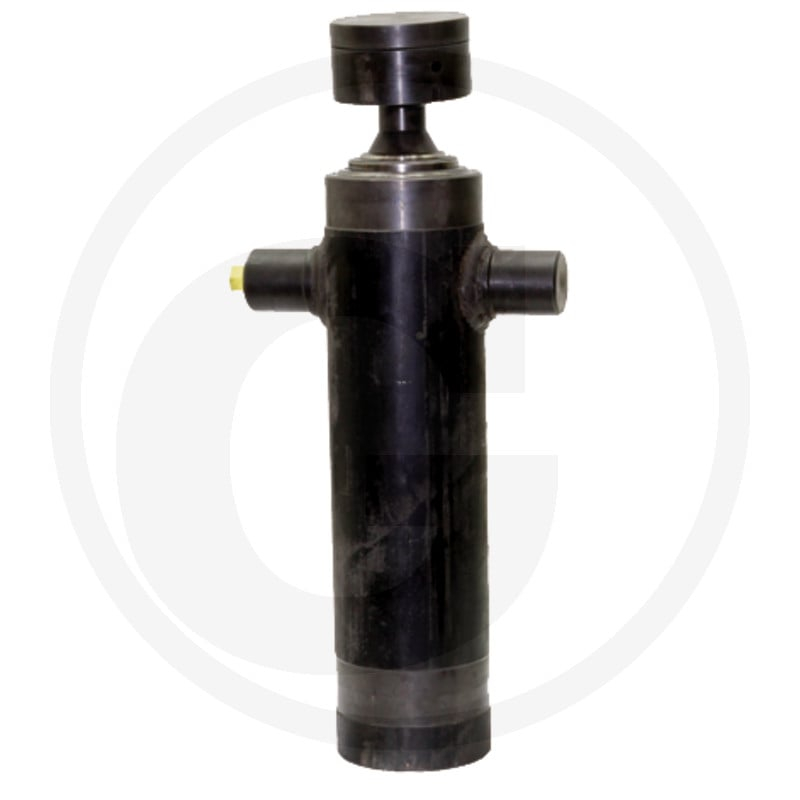

Der Chapel Tel Zyl-AO-K-45-61-76-91-H1190 ist ein Hydraulikzylinder, der für den Einsatz in Granit Maschinen konzipiert wurde. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung mit einem Aufhängezapfen oben. Er ist ohne Kardanring ausgestattet und besitzt vier Stufen.

Die Stufen-Ø beträgt 45, 61, 76 und 91 Millimeter. Der Zylinder hat eine maximale Traglast von 8 Tonnen und eine Kugeltragkraft von ebenfalls 8 Tonnen. Der Hub beträgt 1190 Millimeter, während die Maße A 44 Millimeter, B 45 Millimeter, C 128 Millimeter, D 45 Millimeter, E 409 Millimeter, F 70 Millimeter, H 153 Millimeter, P 75 Millimeter und G 108 Millimeter betragen. Der Anschluss besitzt ein G 1/2" BSP Gewinde.

Der Zylinder ist für einen maximalen Betriebsdruck von 200 bar ausgelegt und hat ein Volumen von 5 Litern. Für diesen Zylinder ist der passende Dichtsatz 820RT44 verfügbar. Ein passender Kardanring ist unter der Artikelnummer 82000222 erhältlich. Der Zylinder wiegt 26,50 Kilogramm.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000127
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 26,50 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
