Kippzylinder, 5-Stufig für Dsk

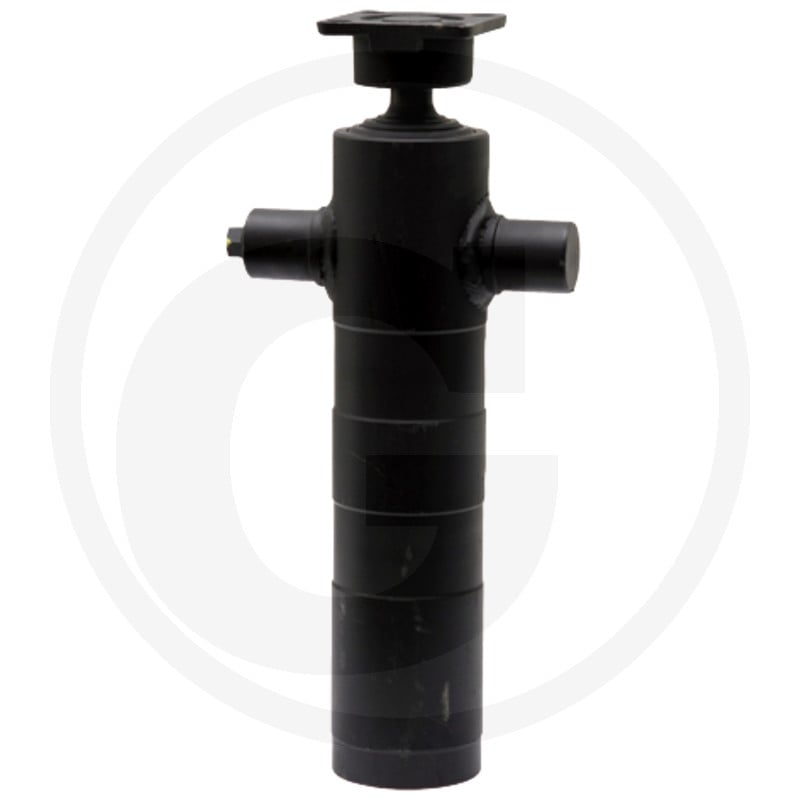

Der Chapel Tel Zyl-AO-K-45-61-76-91-107-H875 ist ein Hydraulikzylinder, der als Ersatzteil für Granit Maschinen konzipiert wurde. Der Zylinder verfügt über einen Hub von 875 Millimetern und ein Volumen von 5,2 Litern. Er ist mit einem Anschlussgewinde von G 1/2" BSP ausgestattet und verfügt über eine Aufhängung mit einem Aufhängezapfen oben. Der maximale Betriebsdruck beträgt 200 bar.

Der Zylinder ist für 5 Stufen ausgelegt, mit einer Hubkraft pro Stufe von 2,8 / 5,1 / 8,0 / 11,4 / 15,8 Tonnen bei 180 bar. Die Kugeltragkraft beträgt maximal 8 Tonnen. Er wird ohne Kardanring geliefert, kann aber mit dem passenden Kardanring 82000223 ausgestattet werden. Der Zylinder ist in Kugel- und Pfannen-Ausführung gefertigt und hat eine maximale Traglast des Kardanrings von 10 Tonnen.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000193
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Stufen-Ø 1/2/3/4/5: 45/61/76/91/107
• Hub (mm): 875
• B (mm): 45
• C (mm): 148
• D (mm): 45
• E (mm): 288
• G (mm): 128
• Y (mm): 186
• Volumen (l): 5,2
• Anschlussgewinde: G 1/2" BSP
• Aufhängung: Aufhängezapfen Oben
• Betriebsdruck max. (bar): 200
• Stufen: 5
• Hubkraft Stufen (t) bei 180 bar: 2,8 / 5,1 / 8,0 / 11,4 / 15,8
• Kugeltragkraft max. (t): 8
• Ausführung: Kugel und -pfanne
• max. Traglast Kardanring (t): 10
• Gewicht: 25,80 kg

Hinweis

Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen Maschinemodell.
