Kippzylinder, 2-Stufig für Zsk

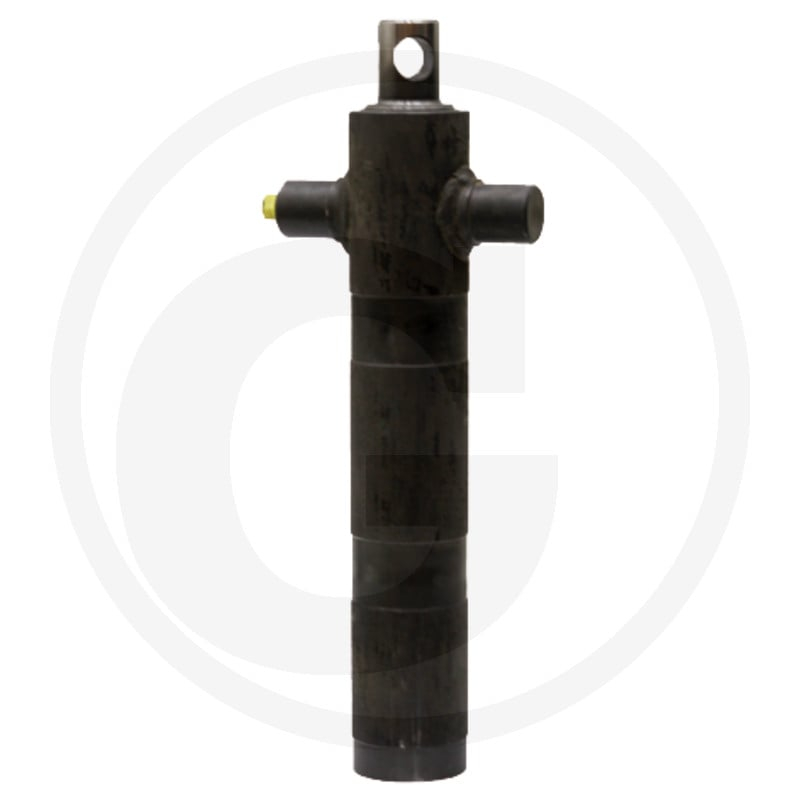

Der Chapel Tel Zyl-AO-68-88-H950 ist ein Hydraulikzylinder, der für den Einsatz in Granit Maschinen konzipiert wurde. Der Zylinder verfügt über eine Bohrung in der Kolbenstange und eine Aufhängung mit einem Aufhängezapfen oben. Er ist ohne Kardanring ausgeführt und besitzt zwei Stufen.

Die technischen Daten umfassen einen T Stufen-Ø von 68/88 mm, eine maximale Traglast von 8 Tonnen (ohne Kardanring), einen Hub von 950 mm sowie Abmessungen von 36 mm (A), 45 mm (B), 128 mm (C), 45 mm (D), 594 mm (E), 30 mm (F'), 40 mm (F), 107 mm (H) und 108 mm (G). Der Zylinder ist mit einem Anschlussgewinde von G 1/2" BSP ausgestattet und hat ein Volumen von 5,1 Litern. Der Betriebsdruck beträgt maximal 200 bar. Die Hubkraft pro Stufe bei 180 bar beträgt 6,4 bzw. 10,7 Tonnen. Das Gewicht des Zylinders beträgt 42,40 kg. Passender Dichtsatz ist 820RT27 und passender Kardanring ist 82000222.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000013
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 42,40 kg
