Kippzylinder, 3-Stufig

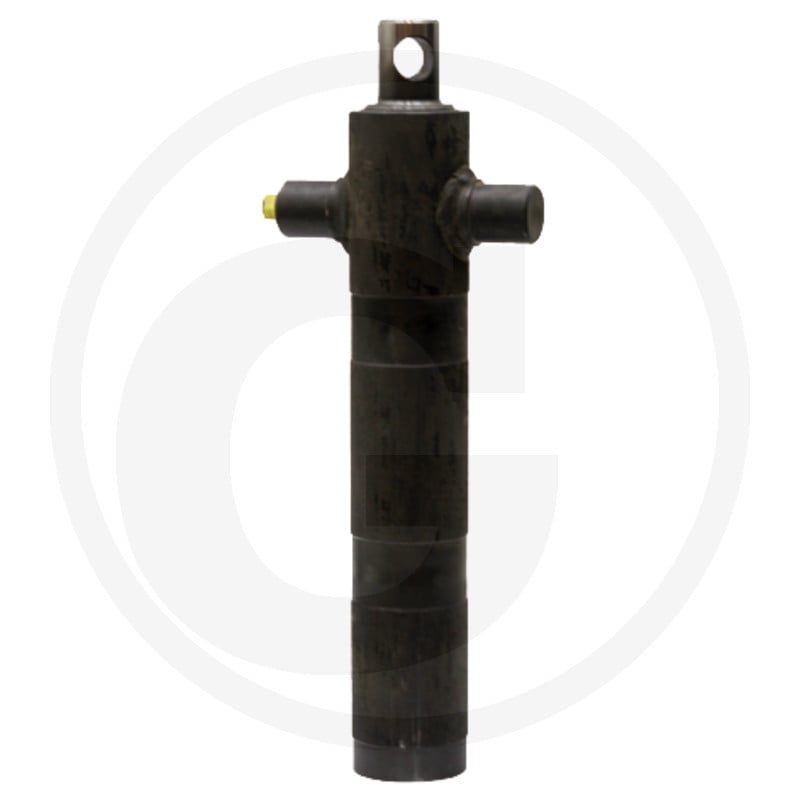

Der Chapel Tel Zyl-AO-68-88-107-H1160 ist ein Hydraulikzylinder, der für den Einsatz in Granit Maschinen konzipiert wurde. Der Zylinder verfügt über eine Bohrung in der Kolbenstange und eine Aufhängung mit einem Aufhängezapfen oben. Er ist ohne Kardanring ausgeführt und besitzt drei Stufen.

Die technischen Daten umfassen: Stufen-Ø von 68, 88 und 107 Millimetern, eine maximale Traglast von 10 Tonnen für einen Kardanring, einen Hub von 1160 Millimetern sowie Maße von 36 Millimetern (A), 45 Millimetern (B), 148 Millimetern (C) und 45 Millimetern (D). Der Anschluss besitzt ein G 1/2" BSP Gewinde. Der Zylinder ist für einen Betriebsdruck von maximal 200 bar ausgelegt und hat ein Volumen von 8 Litern. Weitere Abmessungen betragen F' 30 mm, F 40 mm, H 110 mm, G 128 mm und M 1/2 Zoll.

Passender Dichtsatz für diesen Zylinder ist der 820RT37, und ein passender Kardanring ist unter der Artikelnummer 82000223 erhältlich. Der Hydraulikzylinder wiegt 46,00 Kilogramm.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000016
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 46,00 kg
