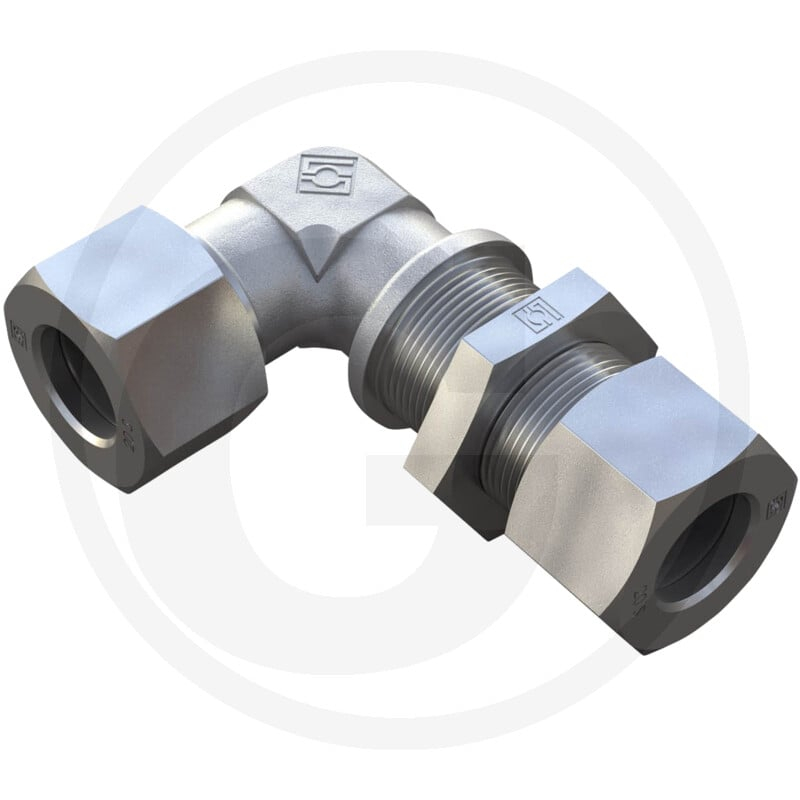

Verschraubung Typ: Wsv 22 - L

Die STAUFF SWV 22 L ist eine Winkel-Schottverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 22 L und ist für einen Betriebsdruck von 250 bar ausgelegt. Die Verschraubung verfügt über ein Anschlussgewinde von M30 x 2.

Die SWV 22 L dient als Verbindungselement in hydraulischen Systemen und ermöglicht eine winkelige Verbindung von Leitungen. Sie ist ein wichtiger Bestandteil zur Gewährleistung der Funktionsfähigkeit des Gesamtsystems.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81600443
• Typ: Winkel-Schottverschraubung
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: SWV
• Baureihe: 22 L
• PN (bar): 250
• Anschlussgewinde: M30 x 2
• C (mm): M30x2
• D1 (mm): 22 L
• L2 (mm): 27,5
• L3 (mm): 44
• L4 (mm): 27,5
• L5 (mm): 34,5
• S1 (mm): 27
• S2 (mm): 41
• S3 (mm): 36
• Gewicht: 465 g
