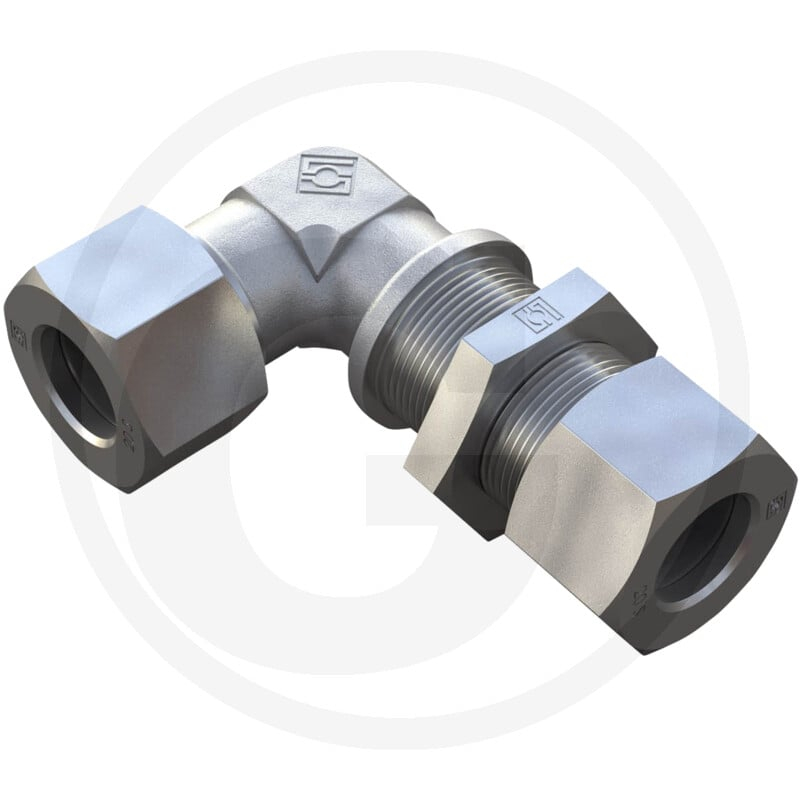

Verschraubung Typ: Wsv 14 - S

Die STAUFF SWV 14 S ist eine Winkel-Schottverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Diese Verschraubung gehört zur Baureihe 14 S und ist für einen Betriebsdruck von 630 bar ausgelegt.

Die SWV 14 S verfügt über einen Anschlussgewinde M22 x 1,5 und hat folgende Maße: C (mm): M22x1,5; D1 (mm): 14 S; L2 (mm): 22; L3 (mm): 40; L4 (mm): 22; L5 (mm): 32; S1 (mm): 19; S2 (mm): 30; S3 (mm): 27. Das Gewicht der Komponente beträgt 287 g. Winkel-Schottverschraubungen sind Bestandteile von hydraulischen Systemen und dienen der sicheren Verbindung von Leitungen unter einem rechten Winkel.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81600461
• Passend für: Granit
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: SWV
• PN (bar): 630
• Anschlussgewinde: M22 x 1,5
• Gewicht: 287 g
