Ersatzteil

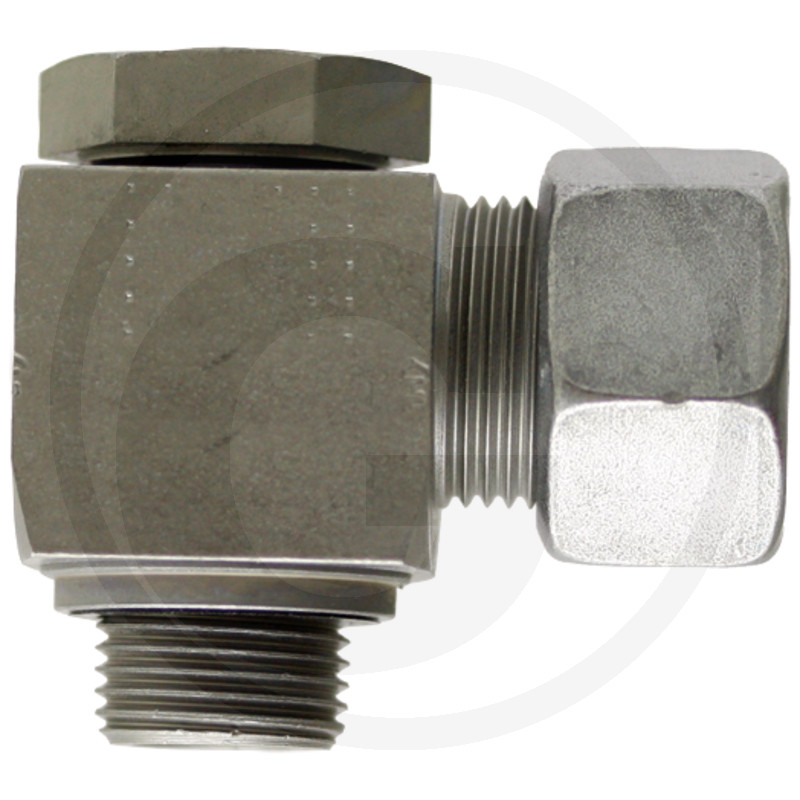

Verschraubung Typ: Swve 22 - Lr3/ 4''
Art.Nr.81602389
Die STAUFF SWR 22 L 3/4 ist eine Schwenkverschraubung der Baureihe 22 L. Sie zeichnet sich durch ihre Winkelbauform aus und ist für den Einsatz in hydraulischen Systemen vorgesehen. Die Schwenkverschraubung verfügt über ein Einschraubgewinde von G 3/4" und ein Anschlussgewinde von M30 x 2. Sie ist PN-geprüft (250 bar) und besitzt eine Dichtkante zur Gewährleistung der Dichtigkeit.
Die Maße der Komponente betragen: L 34,5 mm, D1 22 L mm, L1 43,5 mm, L2 27 mm, L3 48 mm, L4 24 mm, S1 36 mm, S2 32 mm, S3 36 mm. Das Gewicht der Schwenkverschraubung beträgt 383 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81602389
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Winkel
- Typformel: SWR
- Einschraubgewinde: G 3/4"
- Anschlussgewinde: M30 x 2
- Dichtungsart: Dichtkante
- PN (bar): 250
- L (mm): 34.5
- D1 (mm): 22 L
- L1 (mm): 43.5
- L2 (mm): 27
- L3 (mm): 48
- L4 (mm): 24
- S1 (mm): 36
- S2 (mm): 32
- S3 (mm): 36
- Gewicht: 383 g
Hinweis: Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Gewicht | 0,383 KG |
