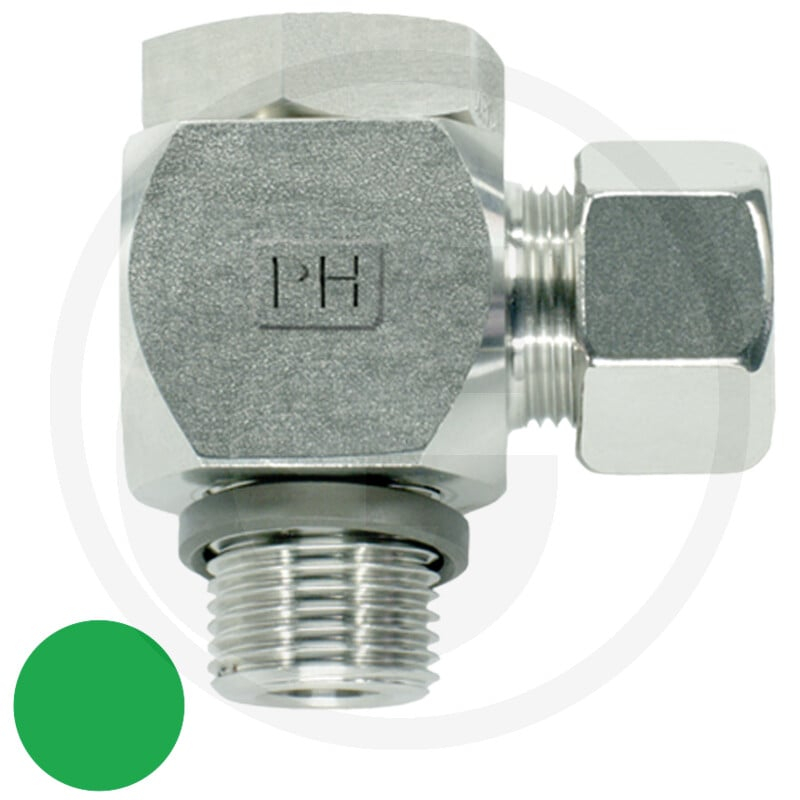

Swm18L V2A

Das PH SWV 18 L- M22x1,5 VA ist ein Ersatzteil der Baureihe 18 L. Es verfügt über eine D1 von 18 mm, eine T von M22x1,5 sowie D2 von 15 mm, D3 von 11 mm, D4 von 27 mm, L1 von 37,5 mm, L2 von 21 mm, L3 von 41 mm, L4 von 17 mm und L5 von 4 mm. Weitere Maße sind S3 (32 mm), S1 (32 mm) und S2 (30 mm), sowie ein i von 14,5 mm. Das Teil hat einen Anschlussgewinde von M26 x 1,5 und ein Einschraubgewinde von M22 x 1,5. Es ist für einen Druck von 250 bar ausgelegt und wiegt 10 g.

Als Komponente ist es Bestandteil von hydraulischen Systemen und dient der sicheren Verbindung und Abdichtung.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60901843
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø D1 (mm): 18
• Ø T (mm): M22x1,5
• Ø D2 (mm): 15
• Ø D3 (mm): 11
• Ø D4 (mm): 27
• L1 (mm): 37,5
• L2 (mm): 21
• L3 (mm): 41
• L4 (mm): 17
• L5 (mm): 4
• S3 (mm): 32
• PN (bar): 250
• Anschlussgewinde: M26 x 1,5
• Einschraubgewinde: M22 x 1,5
• S1 (mm): 32
• S2 (mm): 30
• i (mm): 14,5
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
