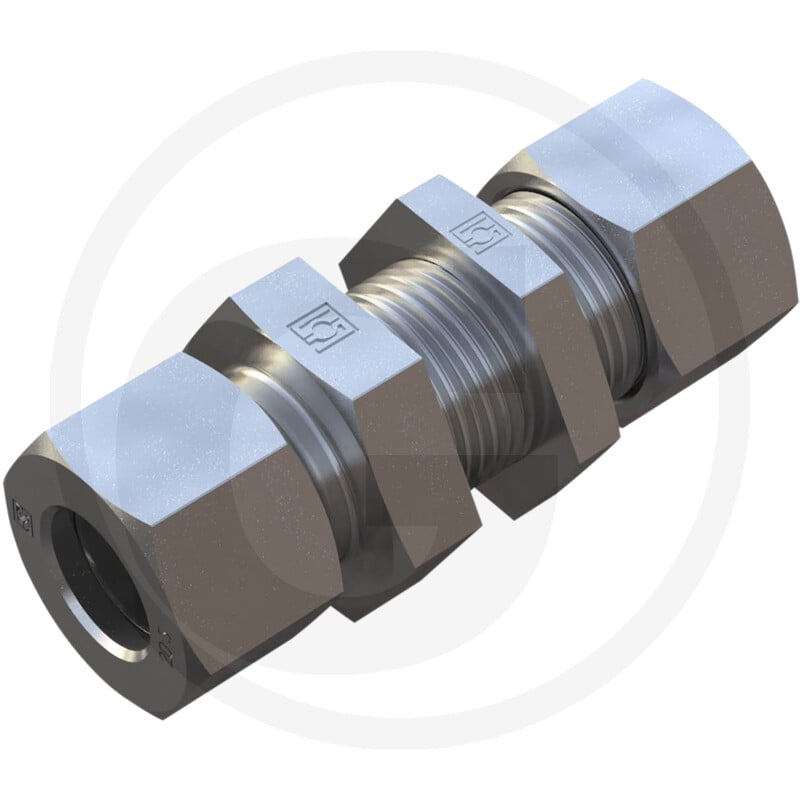

Verschraubung Typ: Sv 16 - S

Die STAUFF SV 16 S ist eine gerade Schottverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 16 S und ist für einen Betriebsdruck von 630 bar ausgelegt.

Diese Verschraubung dient dem sicheren und dichten Verbinden von Schläuchen und Rohren in hydraulischen Systemen. Die gerade Bauform ermöglicht eine ungestörte Strömungsrichtung.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600422
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Typformel: GSV
• Bezeichnung: Gerade Schottverschraubung
• Baureihe: 16 S
• PN (bar): 630
• Anschlussgewinde: M24 x 1,5
• C (mm): M24x1,5
• D1 (mm): 16 S
• L1 (mm): 35
• L2 (mm): 16,5
• L3 (mm): 50
• L4 (mm): 31,5
• S1 (mm): 32
• S2 (mm): 32
• S3 (mm): 30
• Gewicht: 365 g
