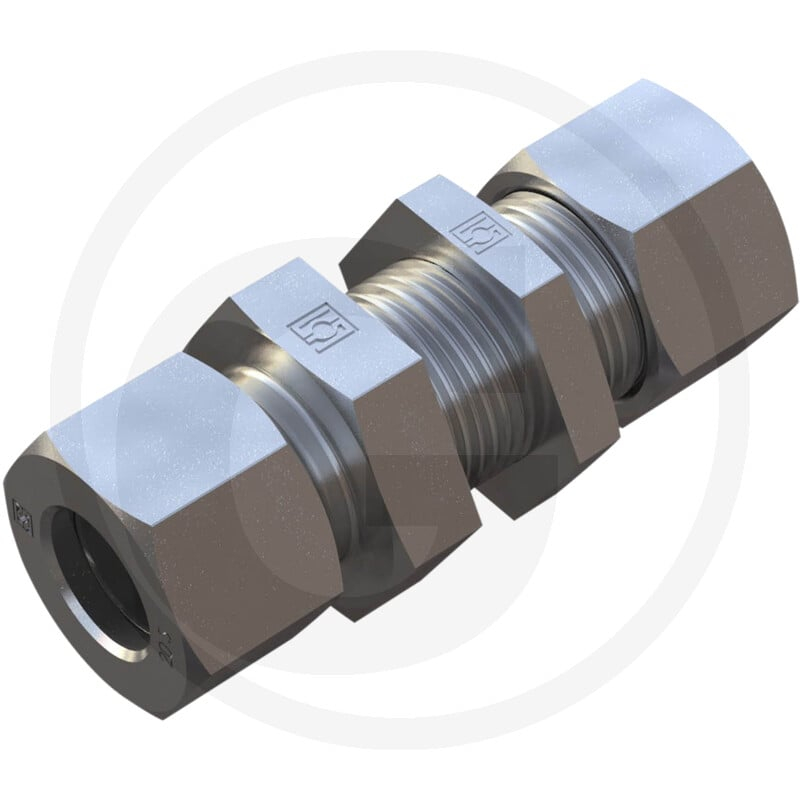

Verschraubung Typ: Sv 10 - L

Die STAUFF SV 10 L ist eine gerade Schottverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 10 L und ist für einen Betriebsdruck von 500 bar ausgelegt.

Die Verschraubung verfügt über einen Anschlussgewindemittig von M16 x 1,5. Die technischen Daten umfassen: C (mm): M16x1,5; D1 (mm): 10 L; L1 (mm): 25; L2 (mm): 10; L3 (mm): 43; L4 (mm): 28; S1 (mm): 22; S2 (mm): 22; S3 (mm): 19. Das Gewicht der Komponente beträgt 135 g. Die Menke-Nummer lautet 28047.

Als Komponente im System sorgt die Schottverschraubung für eine sichere Verbindung.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600399
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 135 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
