Ersatzteil

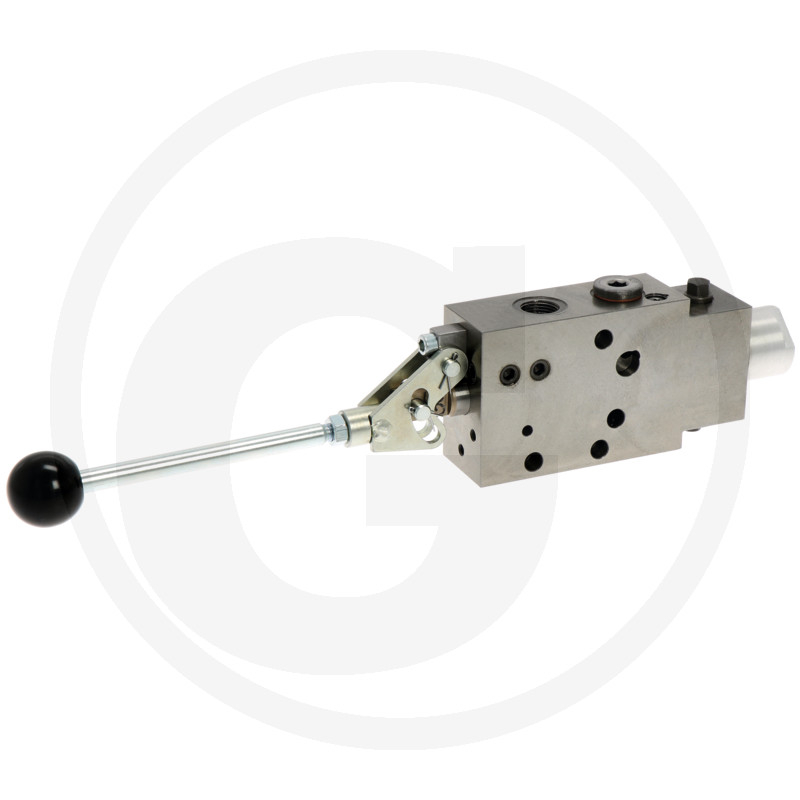

Steuergerät
Art.Nr.85219082
Das GRANIT Steuergerät 85219082 ist ein 5/4 Wegeventil, das manuell zur Steuerung von Zylindern und Hydromotoren betätigt wird. Es handelt sich um ein Vierstellungsgerät, das sowohl für doppelt- als auch für einfachwirkende Hubzylinder geeignet ist. Das Steuergerät verfügt über schiebergedichtete Verbraucheranschlüsse A und B, was eine äußerst geringe innere Leckage bei hohen Lasten gewährleistet. Es ist als Ersatzteil für Granit Maschinen konzipiert und OE-konform.
Dieses Zusatzsteuergerät ist für den Einsatz mit Hydrauliköl nach DIN 51524 ausgelegt.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 85219082
- Typ: 5/4 Wegeventil
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Max. Betriebsdruck: 220 bar
- Nenndurchfluss: max. 40 l/min
- Max. Rücklaufdruck: 50 bar
- Anzugsdrehmoment: 30 Nm
- Anschlussgewinde: M18 x 1,5
- Maße: 180 x 40 x 75 mm
Technische Spezifikationen
| Technische Daten | max. Betriebsdruck: 220 bar Nenndurchfluss: max. 40l/min. max. Rücklaufdruck 50 bar Anzugsdrehmoment: 30 Nm Anschlüsse: M18 x 1,5 Maße: 180 x 40 x 75 mm Schaltüberdeckung positiv Hydrauliköl nach DIN 51524 |
| Anschlussgewinde | M18 x 1,5 |
| Beschreibung | Dieses Zusatzsteuergerät ist ein 5/4 Wegeventil, welches manuell zur Steuerung von Zylindern und Hydromotoren betätigt wird. Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Schaltet man über die Senkenposition weiter, wird die gerastete Pos. -Schwimmstellung- eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander zum Rücklauf verbunden). Die Position Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Ein Stauventil ist integriert. |
| Betriebsdruck max. (bar) | 220 |
| Anzugsdrehmoment Befestigungsschraube Nm | 30 |
| Nenndurchfluss (l/min) | 40 |
| Viskosität | 10...200 mm2/s |
| Gewicht | 2,958 KG |
