Ersatzteil
Steuergerät
Art.Nr.85219010

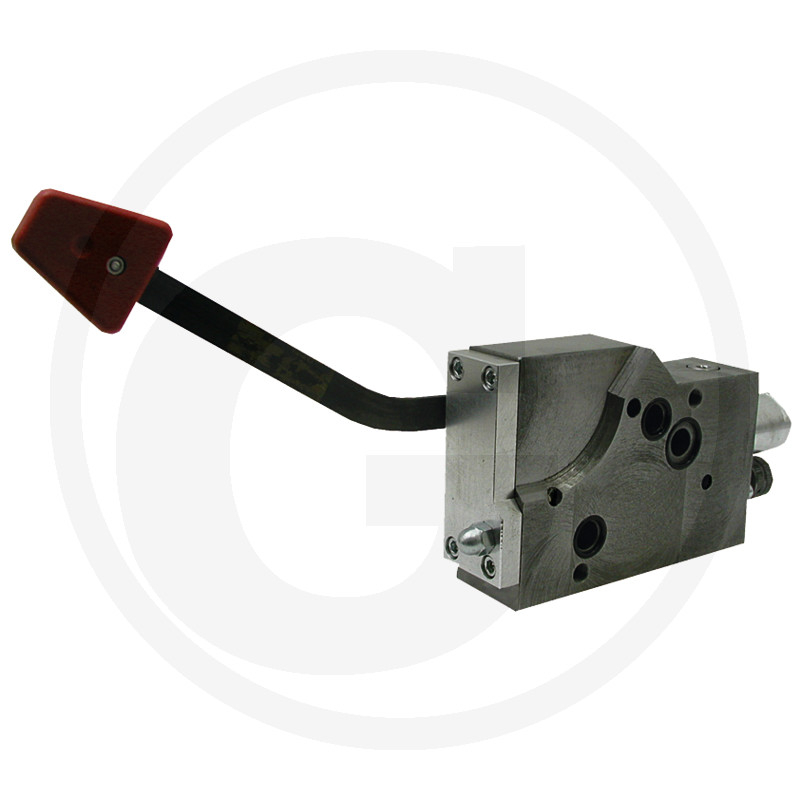

Das GRANIT Steuergerät 85219010 ist ein 5/4-Wegeventil, speziell für Deutz-Traktoren mit der D-06-Hydraulik entwickelt. Es dient zur manuellen Steuerung von Zylindern und Hydromotoren und verfügt über schiebergedichtete Verbraucheranschlüsse A und B, was eine geringe innere Leckage bei hohen Drücken gewährleistet.
Technische Daten des Steuergeräts umfassen einen maximalen Betriebsdruck von 220 bar, einen maximalen Rücklaufdruck von 50 bar und einen Nenndurchfluss von maximal 60 l/min. Das Anzugsdrehmoment beträgt 30 Nm. Die Anschlüsse sind M18 x 1,5. Die Abmessungen des Steuergeräts betragen 230 x 120 x 50 mm. Es ist für Hydrauliköl nach DIN 51524 geeignet.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 85219010
- Passend für: Deutz-Traktoren mit D-06-Hydraulik
- Kategorie: Ersatzteil
- Max. Betriebsdruck: 220 bar
- Max. Rücklaufdruck: 50 bar
- Nenndurchfluss: 60 l/min
- Anzugsdrehmoment: 30 Nm
- Anschlussgewinde: M18 x 1,5
- Abmessungen: 230 x 120 x 50 mm
Technische Spezifikationen
| Technische Daten | max. Betriebsdruck: 220 bar max. Rücklaufdruck 50 bar Nenndurchfluss: max. 60l/min. Anzugsdrehmoment: 30 Nm Anschlüsse: M18 x 1,5 Maße: 230 x 120 x 50 mm Schaltüberdeckung positiv Hydrauliköl nach DIN 51524 |
| Abmessung | 230 x 120 x 50 mm |
| Anschlussgewinde | M18 x 1,5 |
| Beschreibung | Dieses Steuerventil ist speziell für Deutz-Traktoren mit der D-06-Hydraulik entwickelt worden.Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, welches zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Das Gerät hat eine Rasterstellung in der Position Heben und Senken, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten. |
| Betriebsdruck max. (bar) | 220 |
| Anzugsdrehmoment Befestigungsschraube Nm | 30 |
| Nenndurchfluss (l/min) | 60 |
| Betriebstemperatur (°C) | -20...+80 |
| Viskosität | 10...200 mm2/s |
| Gewicht | 4,648 KG |
