Steuergerät

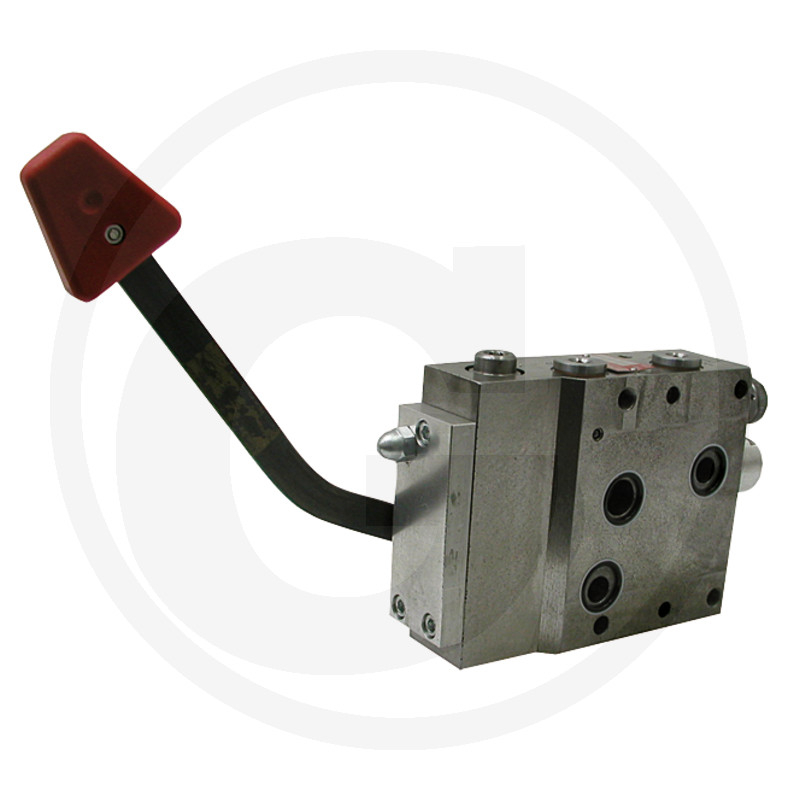

Das GRANIT Steuergerät 85219002 ist ein 5/4-Wegeventil, das zur manuellen Steuerung von Zylindern und Hydromotoren eingesetzt wird. Es verfügt über schiebergedichtete Verbraucheranschlüsse A und B, wodurch eine geringe innere Leckage bei hohen Lasten möglich ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse.
Technische Merkmale des Steuergeräts umfassen einen maximalen Betriebsdruck von 250 bar, einen maximalen Rücklaufdruck von 50 bar und einen Nenndurchfluss von maximal 60 l/min. Das erforderliche Anzugsdrehmoment beträgt 30 Nm. Die Anschlüsse sind M18 x 1,5. Die Abmessungen betragen 180 x 50 x 130 mm. Es ist für Hydrauliköl nach DIN 51524 geeignet.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 85219002
- Passend für: Granit Maschinen (Modellinformationen nicht verfügbar)
- Kategorie: Ersatzteil
- Max. Betriebsdruck: 250 bar
- Max. Rücklaufdruck: 50 bar
- Nenndurchfluss: max. 60 l/min
- Anzugsdrehmoment: 30 Nm
- Anschlüsse: M18 x 1,5
- Maße: 180 x 50 x 130 mm
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Granit Modell.
Technische Spezifikationen
| Technische Daten | max. Betriebsdruck: 250 bar max. Rücklaufdruck 50 bar Nenndurchfluss: max. 60 l/min Anzugsdrehmoment: 30 Nm Anschlüsse: M18 x 1,5 Maße: 180 x 50 x 130 mm Schaltüberdeckung positiv Hydrauliköl nach DIN 51524 |
| Beschreibung | Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es hat schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist.In der gerasteten Position Senken ist keine Endabschaltung integriert. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, (Verbraucheranschlüsse A und B miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.. |
| Abmessung | 180 x 50 x 130 mm |
| Anschlussgewinde | M18 x 1,5 |
| Betriebsdruck max. (bar) | 250 |
| Anzugsdrehmoment Befestigungsschraube Nm | 30 |
| Nenndurchfluss (l/min) | 60 |
| Betriebstemperatur (°C) | -20...+80 |
| Gewicht | 5,848 KG |
