Startseite » Ersatzteile » Granit » Spindelstütze 230319, Typ S/DK870
Ersatzteil

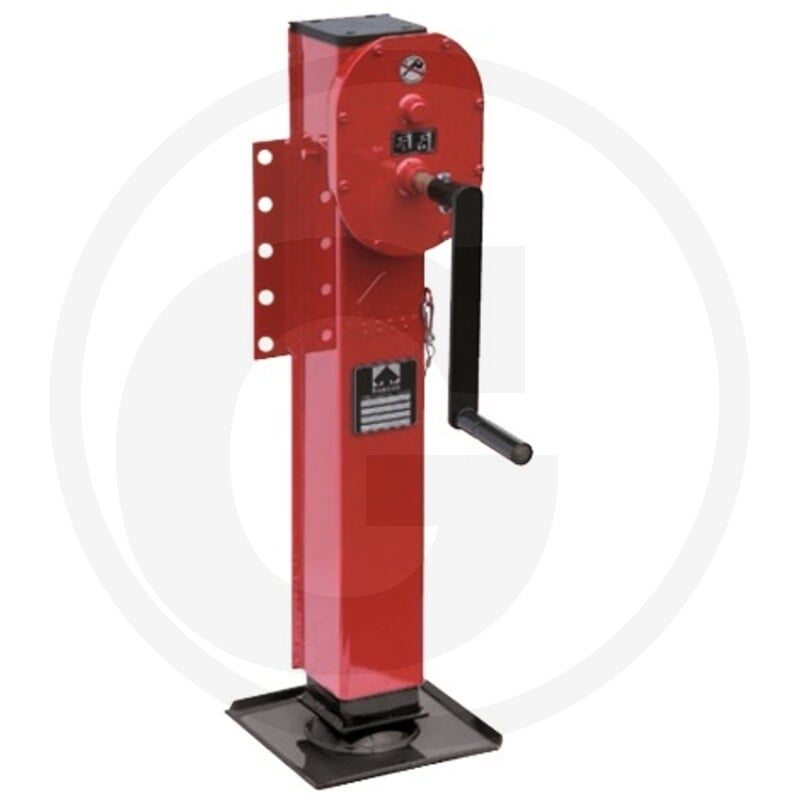

Spindelstütze 230319, Typ S/DK870

Art.Nr.220230319

Die Haacon Spindelstütze 230319, Typ S/DK870, ist ein Ersatzteil für Granit Maschinen. Sie dient als tragendes Element innerhalb des Maschinensystems und ermöglicht die präzise Positionierung von Spindeln. Die Stütze ist für eine dynamische Prüflast von 10 Tonnen und eine statische Prüflast von 20 Tonnen ausgelegt. Sie verfügt über eine Bauhöhe von 870 Millimetern und einen Hub von 510 Millimetern. Die Übersetzung beträgt Lastgang 1: 9,433 und Schnellgang 2: 1: 2,06. Der Kurbeldruck beträgt 225 Newton. Die Anschraub- und Gegenplatte sind lose.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 220230319
  • Typ: S/DK870
  • Passend für: Granit
  • Kategorie: Ersatzteil
  • Zul. Last (dynamisch): 10 t
  • Zul. Last (statisch): 20 t
  • Bauhöhe: 870 mm
  • Hub: 510 mm
  • Übersetzung (Lastgang 1): 1 : 9,433
  • Übersetzung (Schnellgang 2): 1 : 2,06
  • Kurbeldruck: 225 N
  • Gewicht: 40,50 kg

Technische Spezifikationen

HerstellerGRANIT
SperrgutJa
Gewicht40,500 KG
