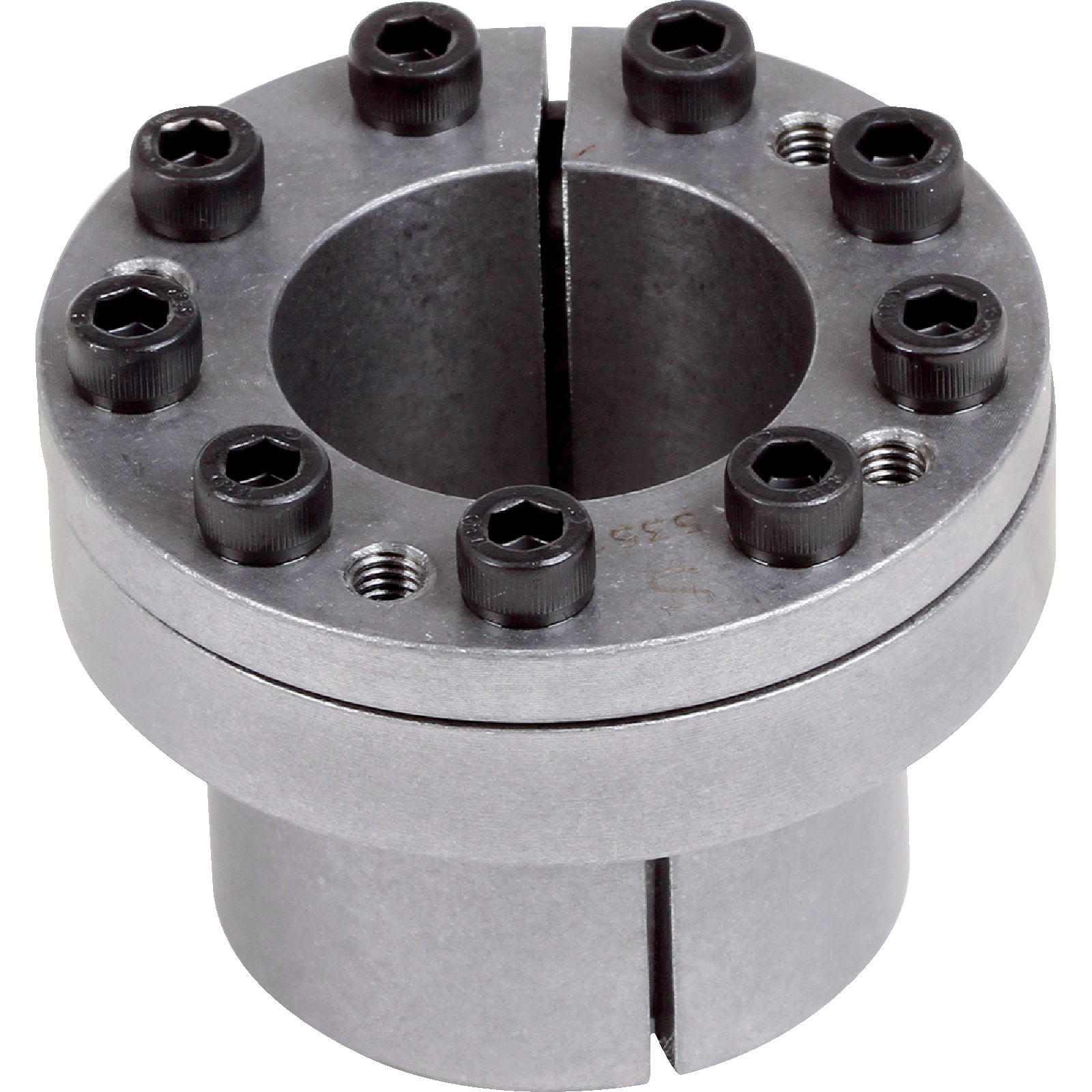

Spannelement Type Klcc 80 Selbstzentrierend, C45E

Das Spannelement Type KLCC 80 selbstzentrierend von Prillinger ist ein Ersatzteil für Verbindungen von Welle und Nabe. Es eignet sich für mittlere bis hohe Drehmomente und ermöglicht eine schnelle Montage und Demontage.

Technische Merkmale des Spannelements sind: Bestellnummer 00936059, Außendurchmesser 100 mm, Außendurchmesser 2 131 mm, Höhe 106 mm, Höhe 2 96 mm, Höhe 3 65 mm, Höhe 4 85 mm, Innengewinde M10x25. Es werden 12 Schrauben zur Befestigung und 5 Schrauben zum Lösen benötigt. Das empfohlene Anzugsmoment beträgt 84 Nm und die ausgeübte axiale Kraft 7.595 Nm.

Dieses Spannelement ist Bestandteil von Maschinen und Anlagen, in denen eine sichere und schnelle Verbindung von Welle und Nabe erforderlich ist.

Produktdetails

• Hersteller: Prillinger
• Artikelnummer: 00936059
• Typ: Spannelement Type KLCC 80 selbstzentrierend, C45E
• Passend für: Welle-Nabe-Verbindungen
• Kategorie: Ersatzteil
• Anzahl Schrauben zur Befestigung (AS): 12
• Anzahl Schrauben zum Lösen (AS2): 5
• Anzugsmoment Schrauben (TV) [Nm]: 84 Nm
• Ausgeübte axiale Kraft (Mt) [Nm]: 7.595 Nm
• Außendurchmesser (D): 100 mm
• Außendurchmesser 2 (D2): 131 mm
• Höhe (H): 106 mm
• Höhe 2 (H2): 96 mm
• Höhe 3 (H3): 65 mm
• Höhe 4 (H4): 85 mm
• Innengewinde (g): M10x25

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Modell.
