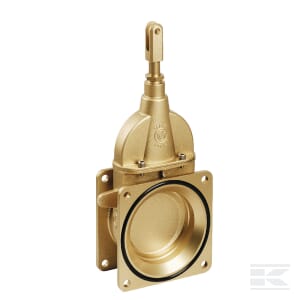

Schieber 5" M. Vierkantflansch
Der Schieber 5" mit Vierkantflansch von MZ ist ein Ersatzteil aus Messing, das für den Einsatz in hydraulischen oder pneumatischen Systemen konzipiert ist. Mit einem Nenndurchmesser von 120 mm (5 Inch) und einem bidirektionalen Durchflussrichtungstyp eignet sich das Bauteil für die Regulierung von Medienströmen innerhalb der definierten Betriebsparameter. Das Gehäuse besteht vollständig aus Messing, was eine hohe Korrosionsbeständigkeit gegenüber Wasser und gängigen Hydraulikmedien im Rahmen der Spezifikation impliziert.
Die technischen Grenzen liegen bei einem maximalen Betriebsdruck von 3 bar sowie einer Medientemperatur zwischen -15 °C und 80 °C. Als Ersatzteil dient dieser Schieber dem Austausch defekter oder verschlissener Ventile in bestehenden Anlagen. Die Montage erfolgt über einen Vierkantflansch mit einem Schraubenabstand von 150 mm und Bohrungen mit 13 mm Durchmesser. Da es sich um ein einzelnes Bauteil handelt, ist die Kompatibilität mit der spezifischen Maschinenkonfiguration vor der Bestellung zu prüfen.
Produktdetails
- Hersteller: MZ
- Artikelnummer: 5000072
- Typ: Schieber mit Vierkantflansch
- Gehäusematerial: Messing
- Nenndurchmesser: 120 mm (5 Inch)
- Max. Betriebsdruck: 3 bar
- Medientemperatur: -15 °C bis 80 °C
- Gewicht: 6,9 kg
- Flanschabstand: 150 mm
- Flanschbohrung: 13 mm
Hinweis
Bitte prüfen Sie die Abmessungen und den Anschlussflansch vor der Bestellung auf die Übereinstimmung mit Ihrem vorhandenen System.
Technische Spezifikationen
| Gewicht | 6,856 KG |
| Abmessungen | 460 x 182 x 90 (mm) |
