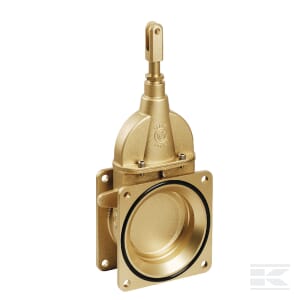

Schieber 4" M. Vierkantflansch
Der Schieber mit der Artikelnummer 4000072 ist ein Ersatzteil der Marke MZ, das als Messingschieber ausgeführt ist. Das Gehäuse sowie der Toren bestehen aus Messing, was eine gewisse chemische Beständigkeit gegenüber Standardmedien impliziert. Mit einem Nenndurchmesser des Durchgangslochs von 95 mm, was 4 Inch entspricht, ist das Bauteil für entsprechende Leitungsquerschnitte dimensioniert. Die Montage erfolgt über einen Vierkantflansch mit einem Bohrungsabstand von 150 mm und einem Schraubendurchmesser von 13 mm. Als bidirektionaler Schieber ist er für den Durchfluss in beiden Richtungen ausgelegt. Die technischen Grenzwerte liegen bei einem maximalen Betriebsdruck von 3 bar sowie einer Medientemperatur zwischen -15 °C und 80 °C. Das Gewicht des Einzelteils beträgt 6 kg.
Produktdetails
- Hersteller: MZ
- Artikelnummer: 4000072
- Typ: Messingschieber
- Material: Messing (Gehäuse & Toren)
- Nenndurchmesser: 95 mm (4 Inch)
- Montage: Vierkantflansch (Abstand 150 mm, Ø 13 mm)
- Betriebsdruck (max.): 3 bar
- Medientemperatur: -15 °C bis 80 °C
- Durchflussrichtung: Bidirektional
- Gewicht: 6 kg
- Kategorie: Ersatzteil
Hinweis
Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrer spezifischen Maschinen- oder Anlagenkonfiguration, da es sich um ein technisches Einzelteil handelt.
Technische Spezifikationen
| Gewicht | 6,086 KG |
| Abmessungen | 401 x 180 x 90 (mm) |
