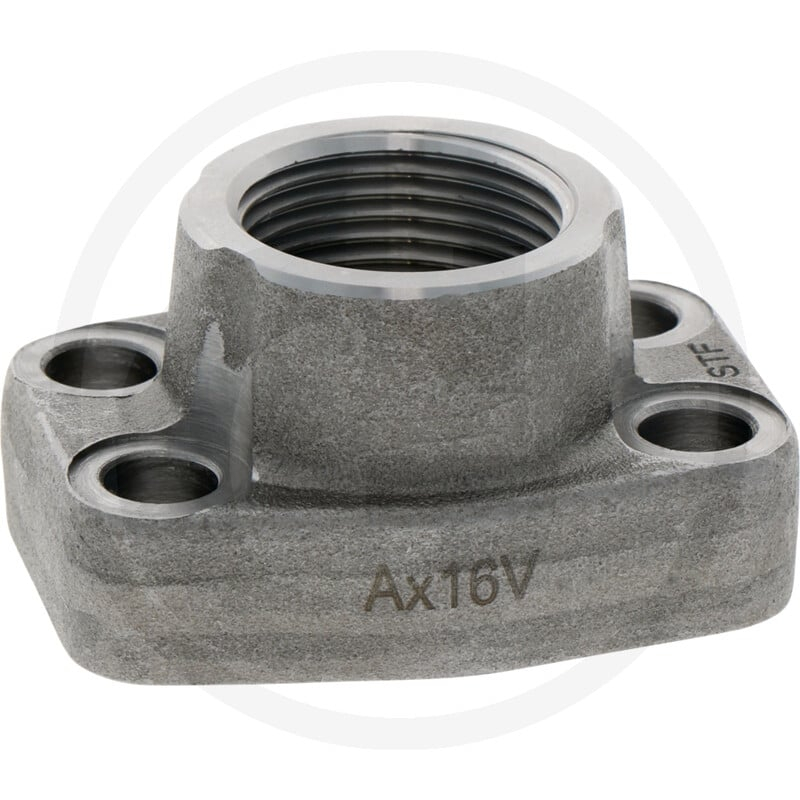

Sae-Flansch 1'' 3000 Bsp 1''

Der GRANIT SAE-Flansch 1" 3000 BSP 1" ist ein Ersatzteil, das in verschiedenen hydraulischen Systemen und Anlagen eingesetzt wird. Der Flansch weist eine Baugröße von 1" auf und ist mit einem Gewinde nach British Standard Pipe (BSP) ausgestattet. Technische Details umfassen einen Innendurchmesser (Ø A) von 25 mm, einen Außendurchmesser (D) von 18 mm, einen Flanschdurchmesser (F) von 54 mm, einen Anpressdurchmesser (G) von 72 mm, eine Höhe (H) von 26,2 mm, einen Schlüsselweite (I) von 52,4 mm, eine Länge (L) von 38 mm und eine Steigung (K) von 10,5 mm. Die Schraubengröße beträgt M10 x 35 und der Druck (PN) liegt bei 345 bar. Das Gewicht des Flansches beträgt 448 g.

Als OE-konformer Ersatzteil gewährleistet der GRANIT SAE-Flansch eine zuverlässige Verbindung und Dichtigkeit im System.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81528721
• Passend für: Diverse Anwendungen
• Kategorie: Ersatzteil
• Baugröße-Flansch: 1"
• Gewinde (BSP): 1"
• Ø A (mm): 25
• D (mm): 18
• F (mm): 54
• G (mm): 72
• H (mm): 26,2
• I (mm): 52,4
• L (mm): 38
• K (mm): 10,5
• Schraubengröße M: M10 x 35
• PN (bar): 345
• Gewicht: 448 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System, um eine korrekte Anwendung zu gewährleisten.
