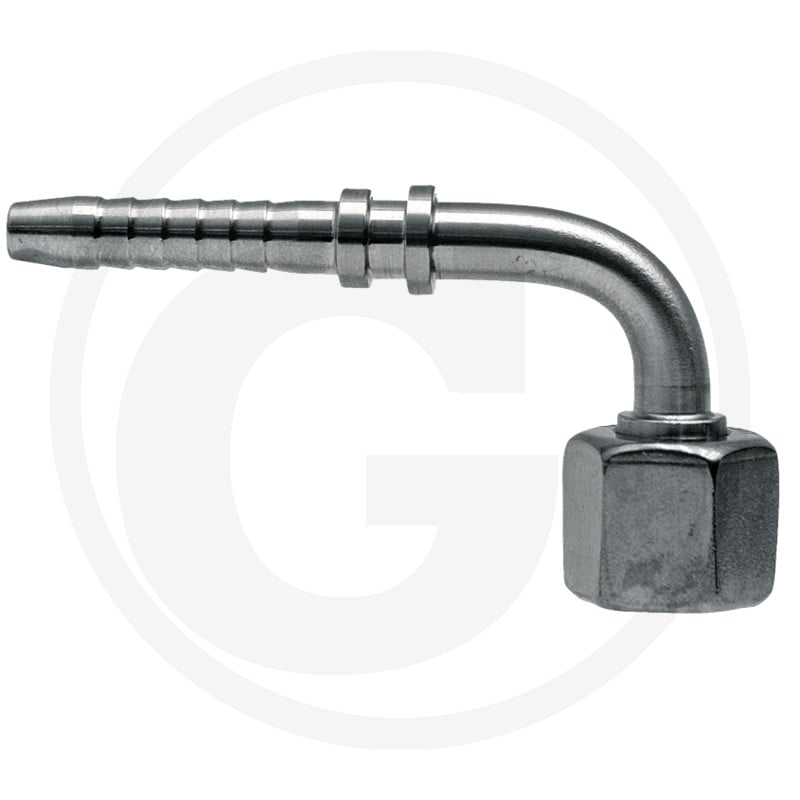

Pn 10 Dkl 12 L 90 V2A

Dieser Winkelverbinder PN 10 DKL 12 L 90° VA von Granit ist ein Ersatzteil für verschiedene Maschinen und Anlagen. Er dient dazu, Rohrleitungen um 90 Grad zu verbinden.

Der Winkelverbinder hat eine Nennweite von DN 10 (3/8 Zoll), eine Gewindesteigung von M18 x 1,5 und folgende Maße: Ø D1 (12 mm), Ø D2 (7 mm), L1 (39 mm), L2 (40 mm) und S1 (22 mm). Das Rohr hat einen Durchmesser von 12 mm. Das Gewicht des Bauteils beträgt 10 g.

Als OE-konformer Artikel gewährleistet er eine zuverlässige Funktion und einfache Integration in bestehende Systeme.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60903124
• Passend für: Diverse Maschinen und Anlagen
• Kategorie: Ersatzteil
• Nennweite: DN 10 (3/8")
• Gewindesteigung: M18 x 1,5
• Ø D1 (mm): 12
• Ø D2 (mm): 7
• L1 (mm): 39
• L2 (mm): 40
• S1 (mm): 22
• Rohr-Ø (mm): 12
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
