Pn 08 Dkl 12 L 90 V2A

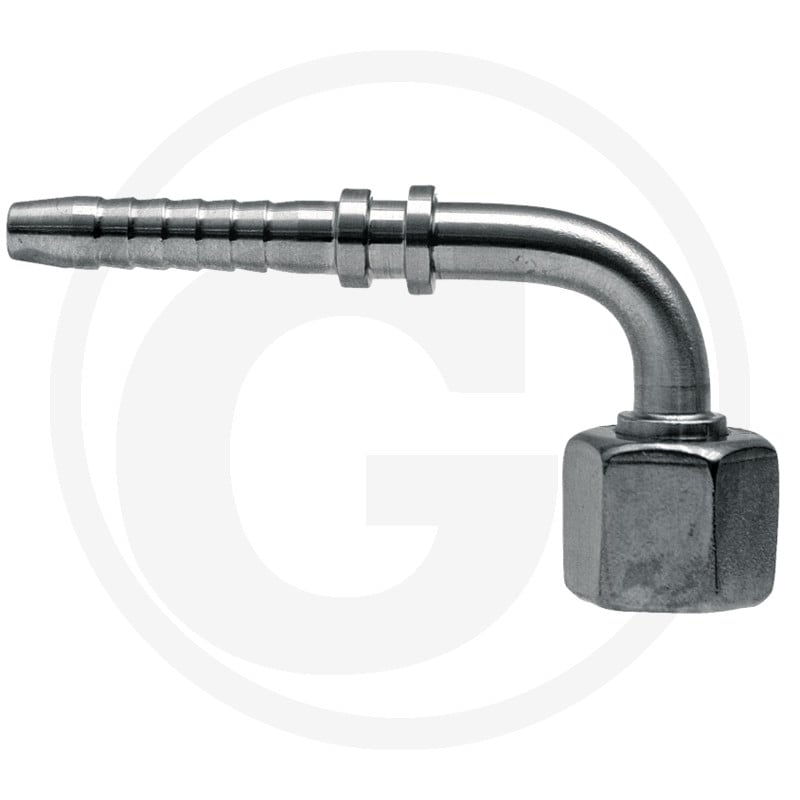

Dieses 90°-Ellenbogen-Formstück PN 08 DKL 12 L 90° VA von Granit ist ein Ersatzteil für hydraulische Systeme. Es verfügt über eine Nennweite von DN 08 (5/16") und ein Gewinde von M18 x 1,5. Die Abmessungen betragen Ø D1 (12 mm), Ø D2 (5,5 mm), L1 (35 mm), L2 (39 mm) und S1 (22 mm). Das Formstück hat einen Rohr-Ø von 12 mm und ein Gewicht von 10 g. Es dient als Verbindungselement in hydraulischen Leitungen und ermöglicht eine Richtungsänderung um 90 Grad.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60903123
• Passend für: Hydraulische Systeme
• Kategorie: Ersatzteil
• Nennweite: DN 08 (5/16")
• Gewinde: M18 x 1,5
• Ø D1 (mm): 12
• Ø D2 (mm): 5,5
• L1 (mm): 35
• L2 (mm): 39
• S1 (mm): 22
• Rohr-Ø (mm): 12
• Gewicht: 10 g
