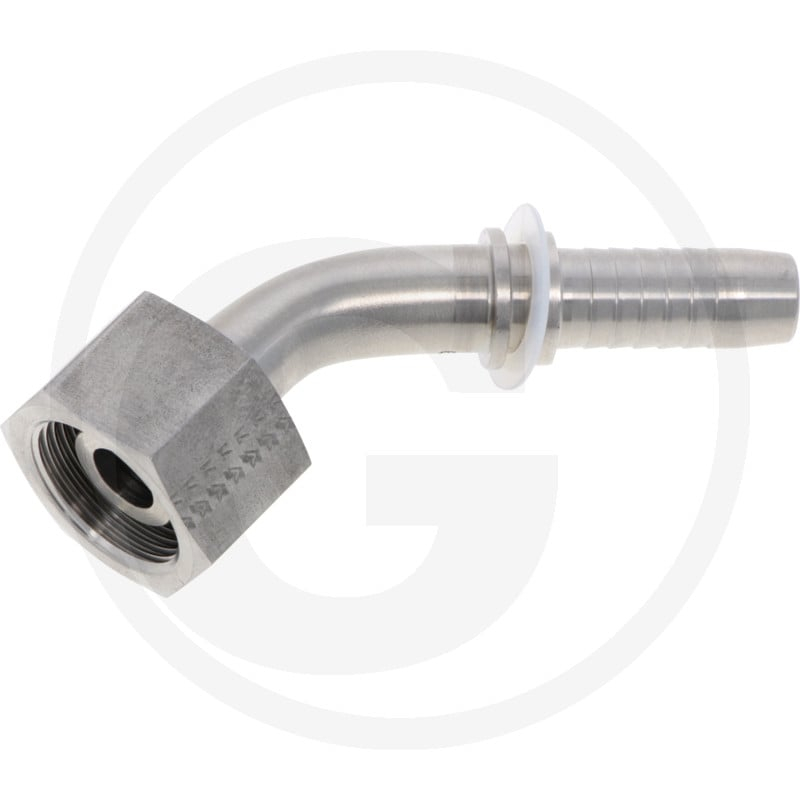

Pn 06 Dko 10 S 45 V2A

Dieser Winkelnippel PN 06 DKOS 10 S 45° VA ist ein Ersatzteil von Granit. Er dient als Verbindungselement in hydraulischen Systemen.

Der Winkelnippel hat eine Nennweite von DN 06 (1/4 Zoll), ein Gewinde von M18 x 1,5, einen Rohrdurchmesser von 10 mm, einen Durchmesser D1 von 10 mm, einen Durchmesser D2 von 4,5 mm, eine Länge L1 von 44 mm und eine Länge L2 von 22,5 mm. Die Gesamtlänge S1 beträgt 22 mm. Das Gewicht des Bauteils beträgt 10 g.

Als Komponente in hydraulischen Systemen ermöglicht dieser Winkelnippel die Richtungsänderung des Fluidstroms.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60903043
• Passend für: Nicht spezifiziert
• Kategorie: Ersatzteil
• Nennweite: DN 06 (1/4")
• Gewinde: M18 x 1,5
• Rohr-Ø: 10 mm
• Ø D1: 10 mm
• Ø D2: 4,5 mm
• L1: 44 mm
• L2: 22,5 mm
• S1: 22 mm
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
