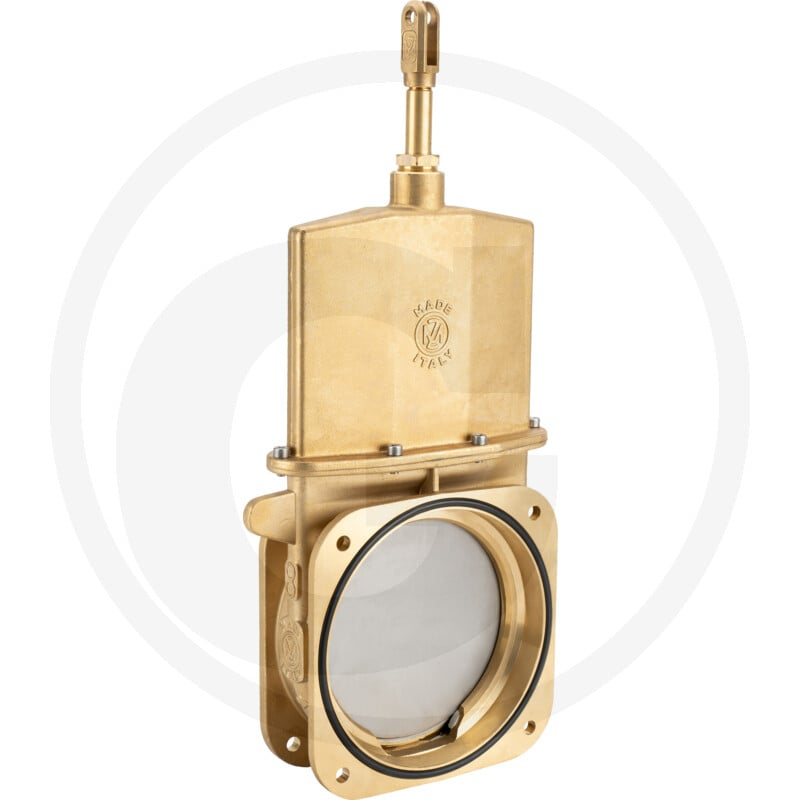

Plattenschieber Mz 8''
Der MZ Plattenschieber Art.0080, 8" ist ein OE-konformer Plattenschieber für Granit Maschinen. Er verfügt über eine Nennweite von 190 mm (8 Zoll) und ist für einen Betriebsdruck von bis zu 4 bar geeignet. Der Schieber ist ohne Betätigung ausgeführt und besitzt Flansch-zu-Flansch-Anschlüsse.
Die technischen Daten umfassen eine Länge (L) von 90 mm, eine Höhe (H) von 496 mm, eine Breite (B) von 116 mm und eine Tiefe (D) von 190 mm. Weitere Abmessungen sind A: 146 mm, C: 125 mm, E: 250 mm, h: 380 mm, d: 13 mm, I: 195 mm, F: 10,5 mm. Der Temperaturbereich liegt zwischen -15°C und +80°C. Das Gewicht des Schiebers beträgt 18,57 kg.
Dieser Plattenschieber ist ein wichtiger Bestandteil von hydraulischen Systemen und sorgt für eine präzise Steuerung des Medienflusses.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 4058F2200000
- Typ: Plattenschieber
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Nennweite: 190 mm (8 Zoll)
- Betriebsdruck: 4 bar
- Temperaturbereich: -15°C bis +80°C
- Gewicht: 18,57 kg
Hinweis
Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrer spezifischen Granit Maschine.
Technische Spezifikationen
| Ausführung | 8" |
| A (mm) | 146 |
| B (mm) | 116 |
| C (mm) | 125 |
| D (mm) | 190 |
| d (mm) | 13 |
| E (mm) | 250 |
| F (mm) | 10,5 |
| H (mm) | 496 |
| h (mm) | 380 |
| L (mm) | 90 |
| Nennweite (Zoll) | 8" |
| Nennweite (mm) | 190 |
| Betriebsdruck max. (bar) | 4 |
| Vergleichs-Nr. | ARZO0080200000 |
| Anschlussart | Flansch → Flansch |
| I (mm) | 195 |
| Temperaturbereich (°C) | -15°C → +80°C |
| Schieberbetätigung | ohne |
| Schieberart | Plattenschieber |
| Bildnummer | 1 |
| Gewicht | 18,568 KG |
