Ersatzteil

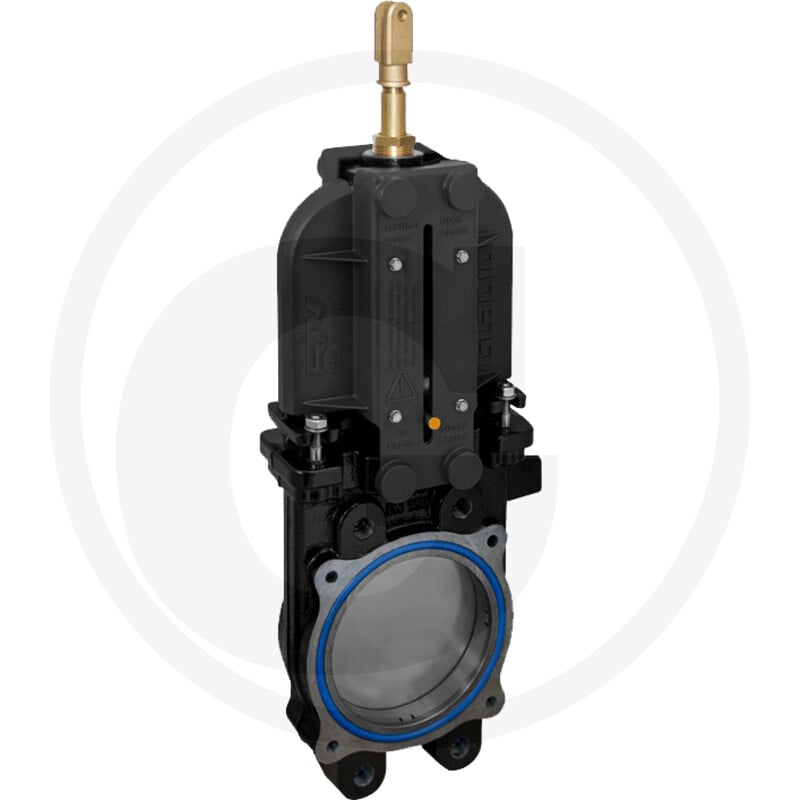

Plattenschieber Gladio 6''
Art.Nr.405120000019
Der RIV Plattenschieber RIV 120, Gladio 6" ist ein Ersatzteil für Granit Maschinen. Dieser Plattenschieber verfügt über eine 6-Zoll Nennweite und ist für einen Betriebsdruck von maximal 10 bar geeignet. Der Schieber ist für den Einsatz in Systemen mit Flansch-zu-Flansch-Anschlüssen vorgesehen und arbeitet in einem Temperaturbereich von -20°C bis +90°C.
Als Komponente innerhalb eines Systems dient der Plattenschieber der Steuerung des Medienflusses. Er ist für den Austausch bei Verschleiß oder Defekten konzipiert.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 405120000019
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Ausführung: 6"
- Betriebsdruck max. (bar): 10
- Ø (mm): 150
- A (mm): 150
- F (mm): M12
- h (mm): 525
- H (mm): 671
- h1 (mm): 411
- h2 (mm): 110
- S (mm): 60
- D1 (mm): 240
- G (mm): M20
- Nennweite (mm): 150
- Nennweite (Zoll): 6"
- Anschlussart: Flansch → Flansch
- Temperaturbereich (°C): -20°C → +90°C
- Gewicht: 20,38 kg
Technische Spezifikationen
| Hersteller | GRANIT |
| Gewicht | 20,378 KG |
