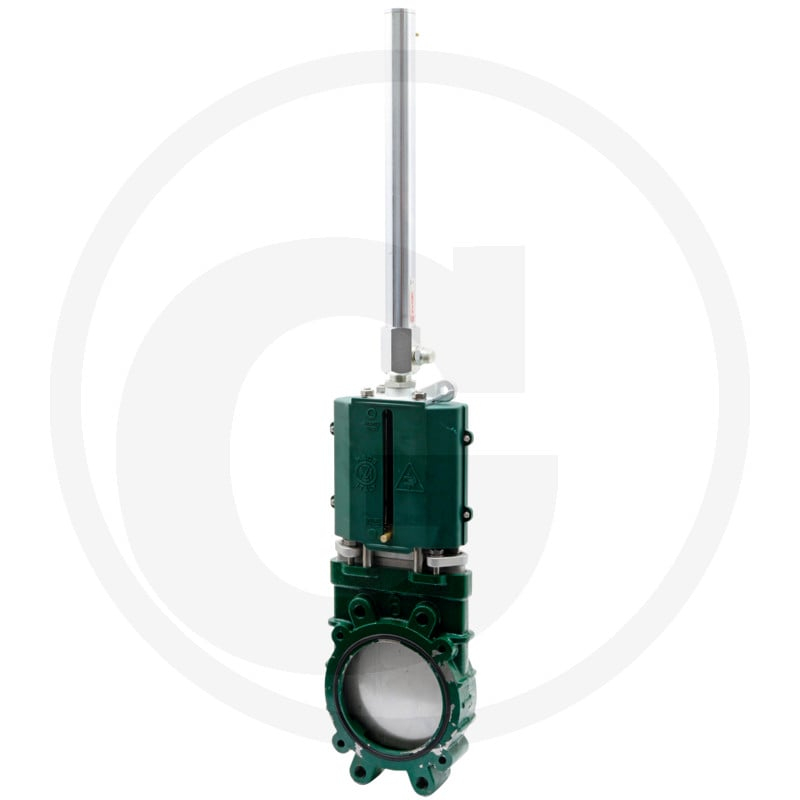

Plattenschieber 8'', Art.0100/501

Der MZ Plattenschieber Art.0100/0501, 8" von Granit ist ein hydraulisch-einfachwirkender Plattenschieber, der für den Einsatz in verschiedenen Maschinen konzipiert ist. Er verfügt über eine Flansch-zu-Flansch-Anschlussart und eine Nennweite von 200 mm bzw. 8 Zoll.

Die Abmessungen des Schiebers betragen: L 60 mm, A 120 mm, B 628 mm, C 156 mm, D 200 mm, E 273,5 mm, h 550 mm, F 10,5 mm, H 1362 mm, l1 180 mm und l2 295 mm. Die Anschlüsse haben die Durchmesser d1 12 mm (M12) und d2 20 mm (M20). Die neue Ausführung zeichnet sich durch eine verstärkte Körperstruktur und eine Muffe ohne Edelstahlring zur Befestigung der Dichtung aus.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050100200501
• Typ: Plattenschieber
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
