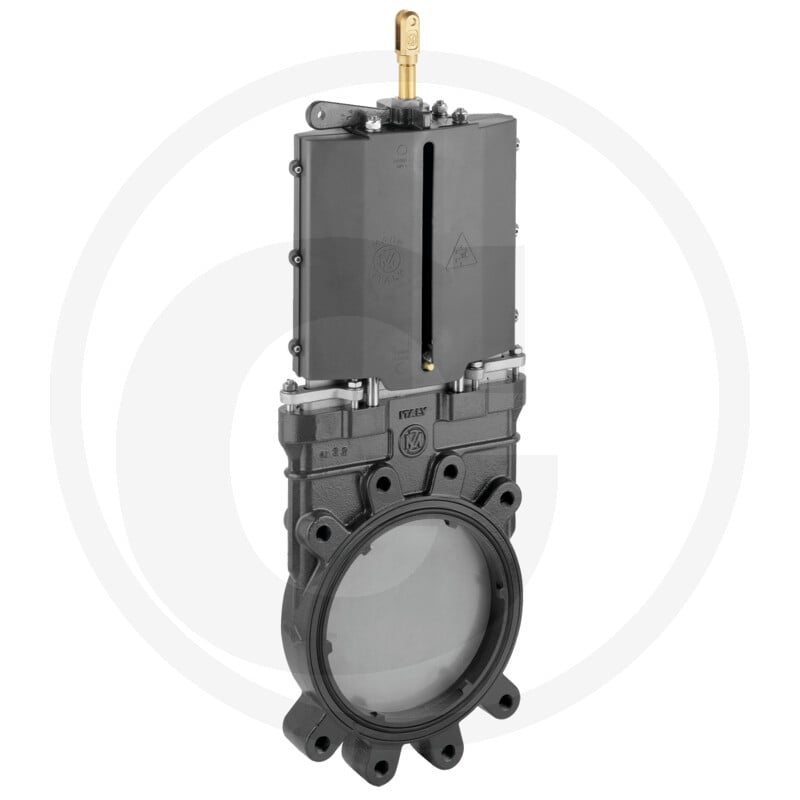

Plattenschieber 8''

Der MZ Plattenschieber Art.0100, 8" ist ein Ersatzteil für Granit Maschinen und überzeugt durch seine robuste Bauweise. Die neue Ausführung des Plattenschiebers zeichnet sich durch eine stärkere Körperstruktur und eine verbesserte Muffe aus, die bei Abnutzung der Dichtung nicht komplett ersetzt werden muss. Dies reduziert den Wartungsaufwand und die Ersatzteilkosten.

Der Plattenschieber verfügt über eine Nennweite von 200 mm (8 Zoll) und ist für einen Betriebsdruck von maximal 8 bar geeignet. Die Abmessungen betragen L 60 mm, A 90 mm, B 501 mm, C 156 mm, D 200 mm, E 273,5 mm, h 110 mm, F 10,5 mm, H 611 mm, l1 180 mm und l2 295 mm. Die Anschlussart ist Flansch zu Flansch. Die Betätigung erfolgt ohne zusätzliche Komponenten.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40510E200000
• Typ: Plattenschieber
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Schieberart: Plattenschieber
• Schieberbetätigung: ohne
• Anschlussart: Flansch → Flansch
• Nennweite (mm): 200
• Nennweite (Zoll): 8"
• Betriebsdruck max. (bar): 8
• L (mm): 60
• A (mm): 90
• B (mm): 501
• C (mm): 156
• D (mm): 200
• d1 (mm): M12
• d2 (mm): M20
• E (mm): 273,5
• h (mm): 110
• F (mm): 10,5
• H (mm): 611
• l1 (mm): 180
• l2 (mm): 295

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Granit Maschinenmodell.
