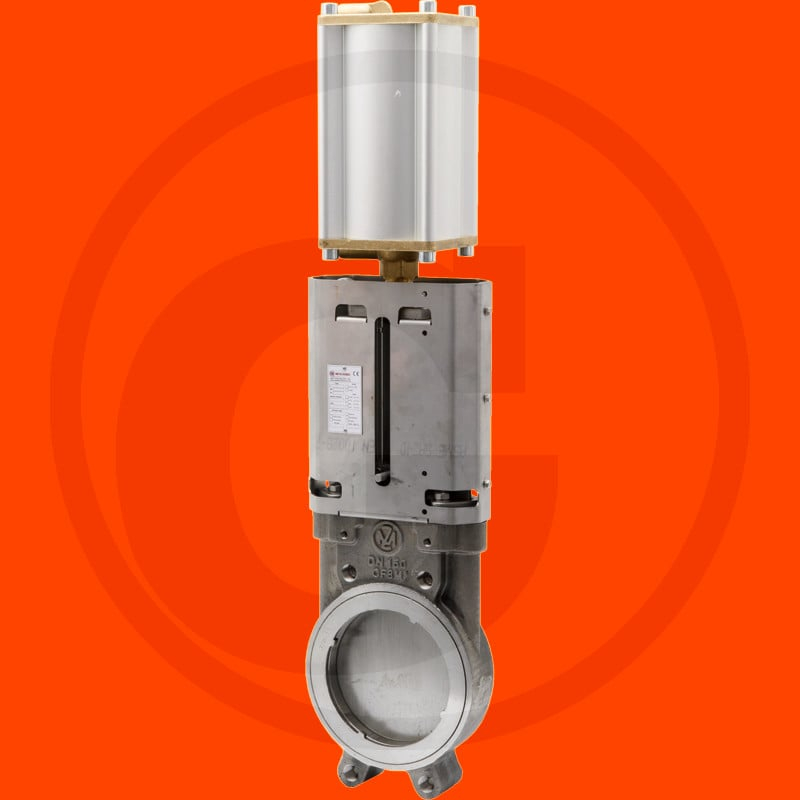

Plattenschieber 6'', Art.0120, Edelstahl

Der MZ Plattenschieber Art.0120/0570, 6" ist ein pneumatisch-doppelwirkender Plattenschieber für Granit Maschinen. Er verfügt über einen Doppeltwirkungs-Pneumatikzylinder Art. 0570 und ist für den Anschluss Flansch zu Flansch ausgelegt. Die technischen Merkmale umfassen eine Ausführung mit 6" Nennweite, einer A-Maß von 65,5 mm, einer B-Maß von 413 mm, einer C-Maß von 128,4 mm, einer D-Maß von 150 mm, einer E-Maß von 205 mm, einer F-Maß von 10,5 mm, einer H-Maß von 707 mm, einer h-Maß von 462 mm, einer L-Maß von 60 mm, einer l1-Maß von 240 mm, einem d1-Maß von M20 und einem Gewicht von 24,00 kg. Als Ersatzteil trägt er zur reibungslosen Funktion des Systems bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504052142
• Passend für: Granit
• Kategorie: Ersatzteil
• Nennweite: 150 mm / 6"
• Gewicht: 24,00 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
