Plattenschieber 6'', Art.0100/576

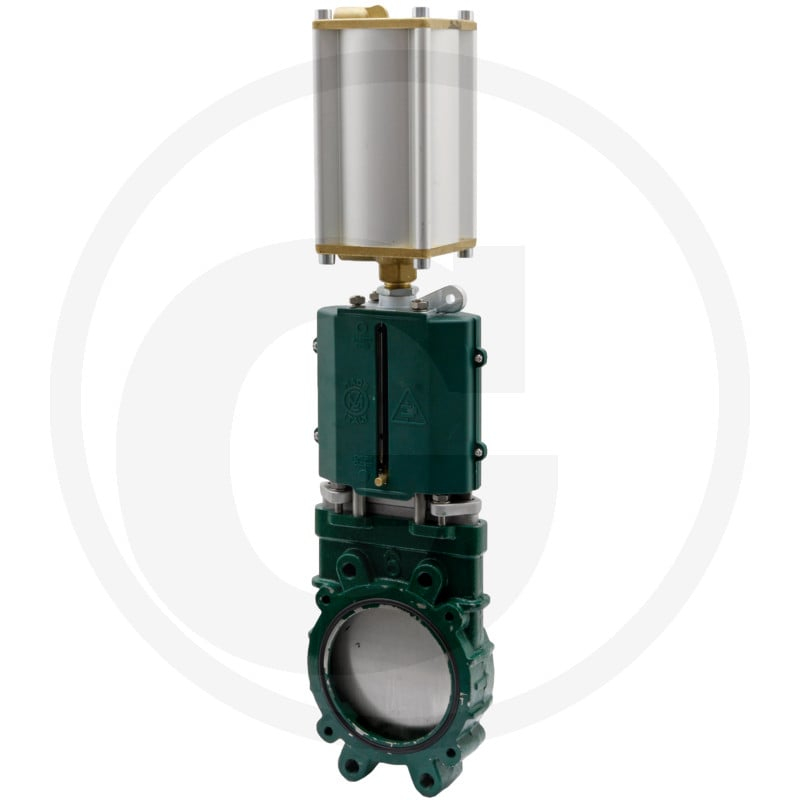

Der MZ Plattenschieber Art.0100/0576, 6" von Granit ist ein Ersatzteil, das mit einem doppeltwirkenden Pneumatikzylinder und Reedkontakten Art. 0576 ausgestattet ist. Die Abmessungen betragen: A (90 mm), B (501 mm), C (130 mm), D (150 mm), E (221 mm), F (10,5 mm), H (712 mm), h (463 mm), L (60 mm), l1 (150 mm), l2 (240 mm). Die Gewinde betragen d1 (M12) und d2 (M20).

Die aktuelle Ausführung zeichnet sich durch eine verstärkte Körperstruktur und eine neue Muffe aus, die keine Edelstahlringe zur Befestigung der Dichtung benötigt. Dadurch kann bei Verschleiß der Dichtung lediglich diese einzelne Dichtung ersetzt werden, ohne die gesamte Muffe austauschen zu müssen. Die neue Muffe ist nicht mit der alten Muffe austauschbar.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050100150576
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
