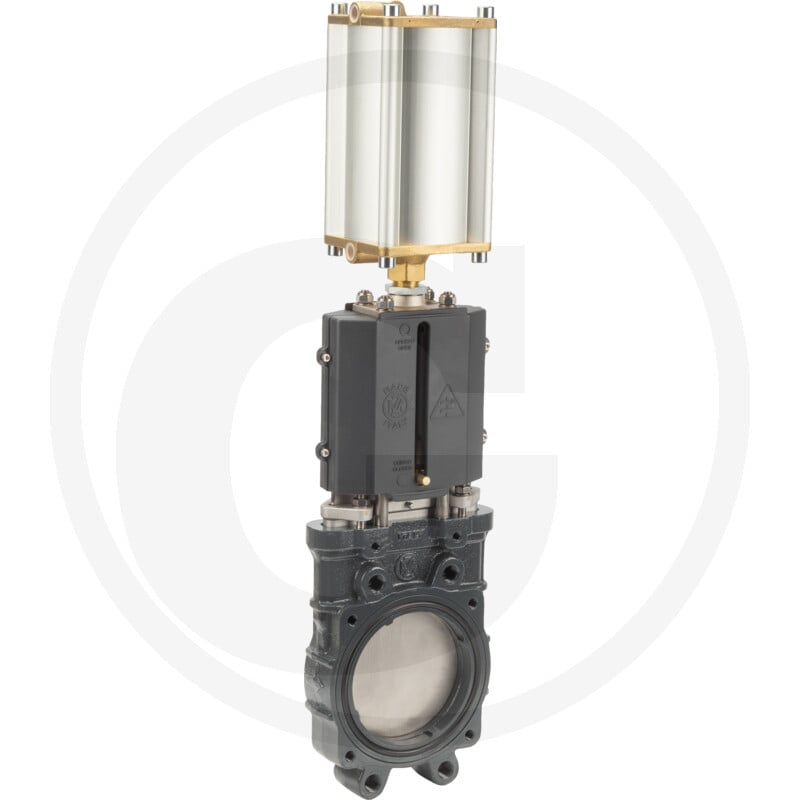

Plattenschieber 6'', Art.0100/575

Der MZ Plattenschieber Art.0100/0575, 6" von Granit ist ein Ersatzteil für verschiedene Maschinen und Anlagen. Er verfügt über einen doppeltwirkenden Pneumatikzylinder Art. 0575. Die Abmessungen betragen: A (90 mm), B (501 mm), C (130 mm), D (150 mm), E (221 mm), F (10,5 mm), H (712 mm), h (463 mm), L (60 mm), l1 (150 mm), l2 (240 mm). Die Bohrungen d1 und d2 haben Durchmesser M12 bzw. M20.

Die aktuelle Ausführung zeichnet sich durch eine verstärkte Körperstruktur und eine neue Muffe aus, die keine Edelstahlringe zur Befestigung der Dichtung benötigt. Dadurch kann bei Verschleiß der Dichtung nur diese einzelne Dichtung ersetzt werden, wodurch der Austausch der kompletten Muffe entfällt. Die neue Muffe ist jedoch nicht mit der alten Ausführung austauschbar.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050100150575
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
