Plattenschieber 6'', Art.0100/500

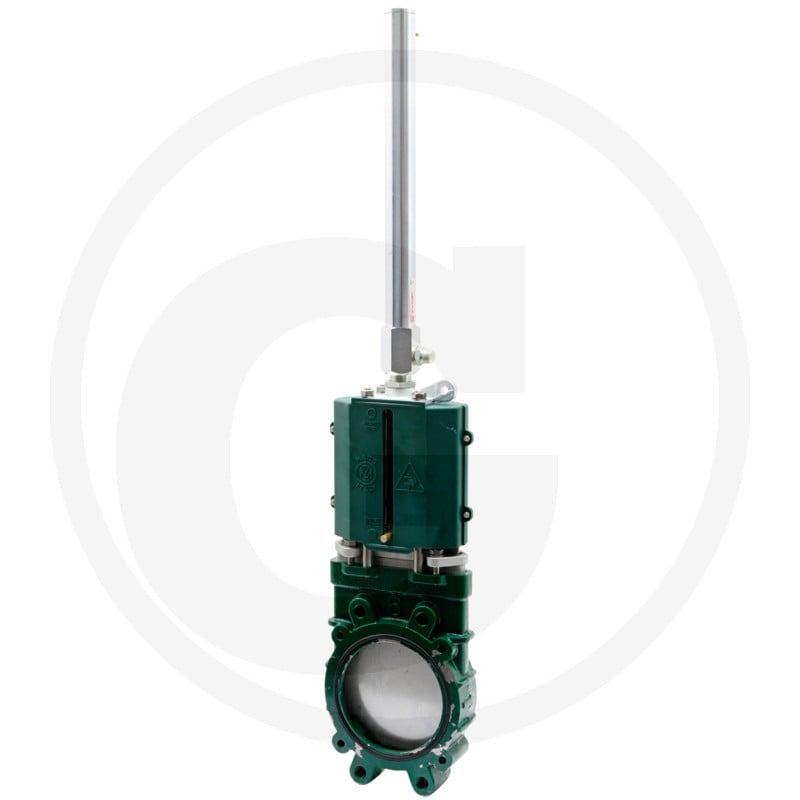

Der MZ Plattenschieber Art.0100/0500, 6" ist ein hydraulisch-einfachwirkender Plattenschieber, welcher für Granit Maschinen geeignet ist. Er verfügt über einen Flansch-zu-Flansch-Anschluss und eine Nennweite von 150 mm bzw. 6 Zoll. Die Abmessungen betragen L 60 mm, A 90 mm, B 501 mm, C 130 mm, D 150 mm, E 221 mm, h 457 mm, F 10,5 mm, H 898 mm, l1 150 mm und l2 240 mm. Die Anschlüsse haben einen Durchmesser von d1 12 mm (M12) und d2 20 mm (M20). Die neue Ausführung zeichnet sich durch eine verstärkte Körperstruktur und eine Muffe ohne Edelstahlring für die Dichtung aus.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050100150500
• Typ: Plattenschieber
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
