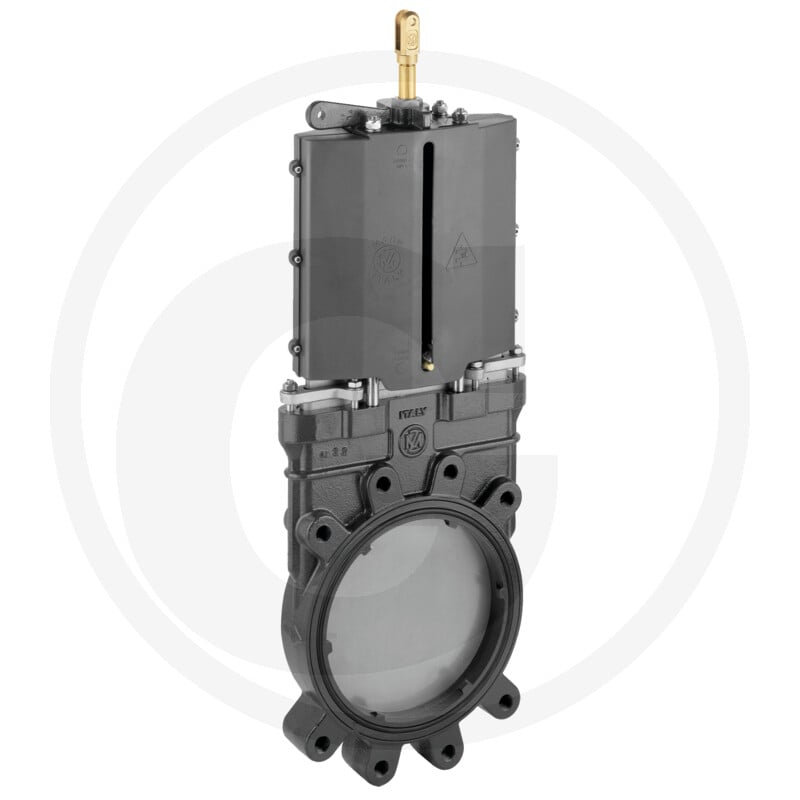

Plattenschieber 6''

Der MZ Plattenschieber Art.0100, 6" ist ein Ersatzteil für Granit Maschinen. Der Plattenschieber verfügt über eine verstärkte Körperstruktur und eine neue Muffe, die bei Abnutzung der Dichtung nicht ersetzt werden muss. Er ist mit einer Nennweite von 150 mm (6 Zoll) ausgestattet und für einen Betriebsdruck von maximal 10 bar geeignet. Der Schieber ist ohne Betätigung und mit Flansch-zu-Flansch-Anschlussart versehen.

Der Plattenschieber ist ein wichtiger Bestandteil des hydraulischen Systems und dient der Steuerung des Materialflusses.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40510E150000
• Typ: Plattenschieber
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Schieberart: Plattenschieber
• Schieberbetätigung: ohne
• Anschlussart: Flansch → Flansch
• Nennweite (mm): 150
• Nennweite (Zoll): 6"
• L (mm): 60
• A (mm): 63
• B (mm): 415
• Betriebsdruck max. (bar): 10
• C (mm): 130
• D (mm): 150
• d1 (mm): M12
• d2 (mm): M20
• E (mm): 221
• Größe: 6”
• h (mm): 108
• F (mm): 10,5
• H (mm): 523
• l1 (mm): 150
• l2 (mm): 240

Hinweis

Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen Maschinmodell.
