Ersatzteil
Plattenschieber 5'', Art.0094/0570
Art.Nr.4050094125570

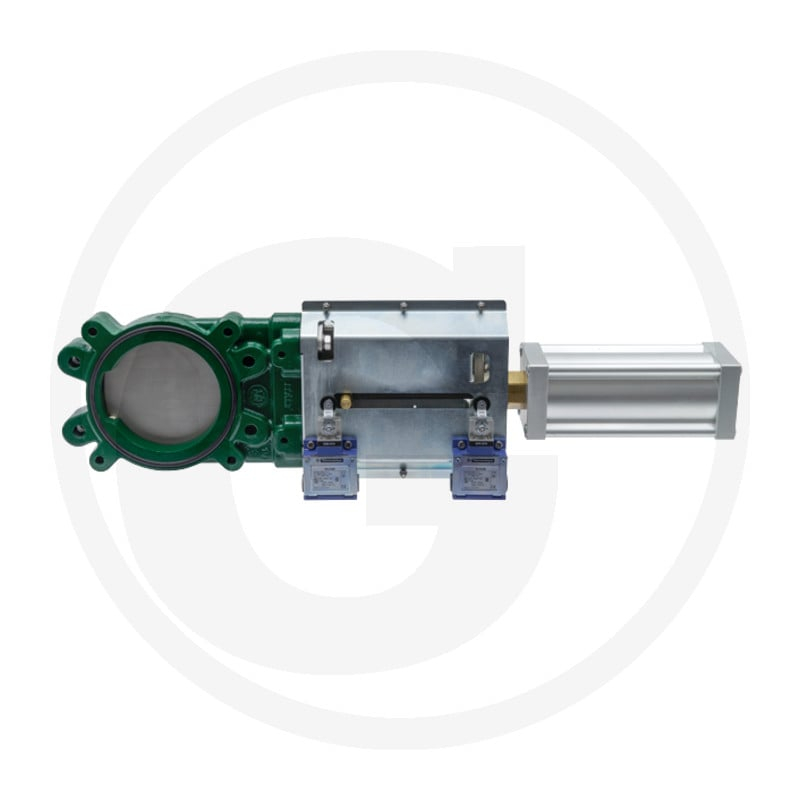

Der MZ Plattenschieber Art.0094/0570, 5" ist ein pneumatisch-doppelwirkender Plattenschieber für Granit Maschinen. Er verfügt über einen Doppeltwirkungs-Pneumatikzylinder Art. 0570 und ist für den Anschluss Flansch zu Flansch ausgelegt.
Der Schieber hat folgende technische Maße: A (110 mm), E (182 mm), L (50 mm), L1 (73 mm), l1 (150 mm), d1 (4x M12), l2 (210 mm), d2 (M16), h (420 mm), H (633 mm) und eine Nennweite von 125 mm bzw. 5 Zoll.
Dieser Plattenschieber ist ein wichtiger Bestandteil von hydraulischen Systemen und wird für die Steuerung von Medien eingesetzt.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 4050094125570
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Nennweite: 125 mm / 5 Zoll
- Ausführung: Pneumatisch-doppelwirkend
- Anschlussart: Flansch → Flansch
