Plattenschieber 5'', Art.0090/0570

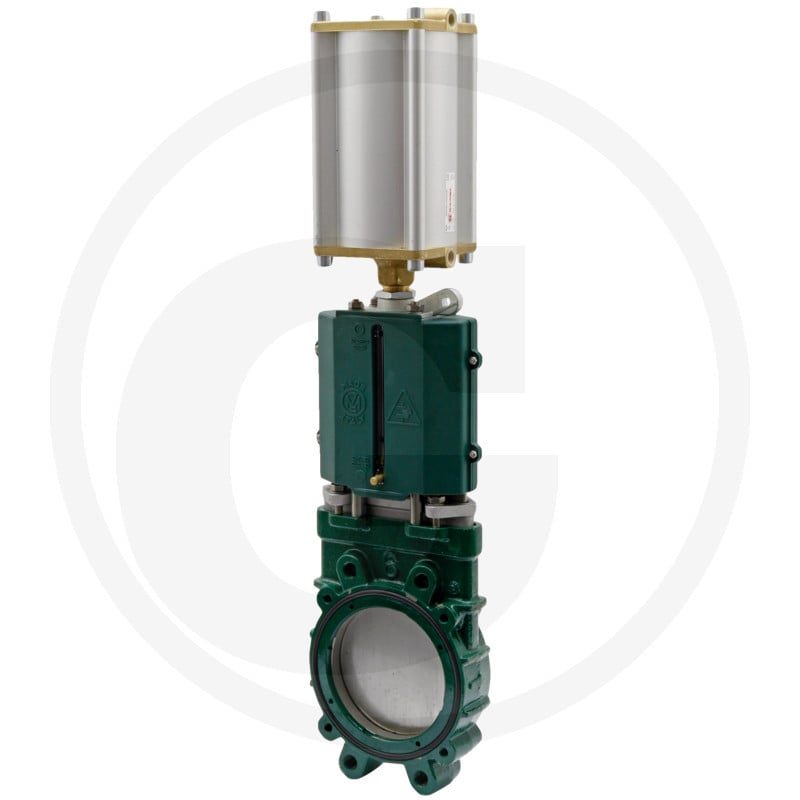

Der MZ Plattenschieber Art.0090/0570, 5" ist ein pneumatisch-doppelwirkender Plattenschieber mit Flansch-Anschluss. Er dient der Steuerung von Strömungen in verschiedenen Maschinen und Anlagen. Der Schieber verfügt über eine Nennweite von 125 mm (5 Zoll) und ist für einen Einsatz in industriellen Anwendungen konzipiert.

Technische Merkmale des Schiebers umfassen eine Ausführung mit doppeltwirkendem Pneumatikzylinder Art. 0570. Die Abmessungen betragen A (63 mm), B (372 mm), C (117 mm), D (125 mm), E (182 mm), F (10,5 mm), H (633 mm), h (420 mm), L (50 mm), l1 (150 mm) und l2 (210 mm). Die Bohrungen d1 und d2 haben Durchmesser von M12 bzw. M16. Das Gewicht des Schiebers beträgt 14,45 kg.

Als Ersatzteil trägt der Plattenschieber zur Aufrechterhaltung der Betriebsbereitschaft der Maschine bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050090125570
• Passend für: Maschinen und Anlagen
• Kategorie: Ersatzteil
• Nennweite: 125 mm (5 Zoll)

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
