Ersatzteil
Plattenschieber 5'', Art.0090/0500
Art.Nr.4050090125500

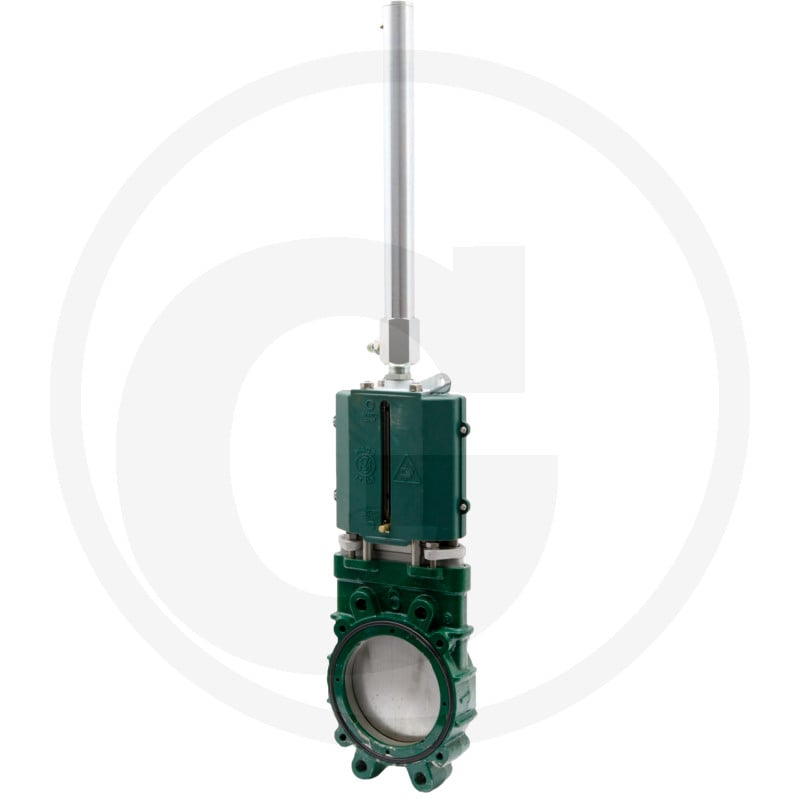

Der MZ Plattenschieber Art.0090/0500, 5" ist ein hydraulisch-einfachwirkender Plattenschieber für Granit Maschinen. Er verfügt über einen Flansch-zu-Flansch-Anschluss und ist mit einem Hydraulikzylinder ausgestattet.
Der Schieber ist für eine Nennweite von 125 mm (5 Zoll) ausgelegt und hat folgende Maße: A (63 mm), B (372 mm), C (117 mm), D (125 mm), E (182 mm), F (10,5 mm), H (852 mm), h (416 mm), L (50 mm), l1 (150 mm), d1 (M12), d2 (M16). Das Gewicht beträgt 10 g. Der Schieber ist OE-konform und wird unter der Vergleichsnummer ARZO0090125500 geführt.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 4050090125500
- Typ: Plattenschieber
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Ausführung: 5", mit Hydraulikzylinder, EW Art. 0500
- Nennweite: 125 mm (5 Zoll)
- Anschlussart: Flansch → Flansch
Technische Spezifikationen
| Hersteller | GRANIT |
| Gewicht | 0,010 KG |
