Plattenschieber 4'', Art.0100/571

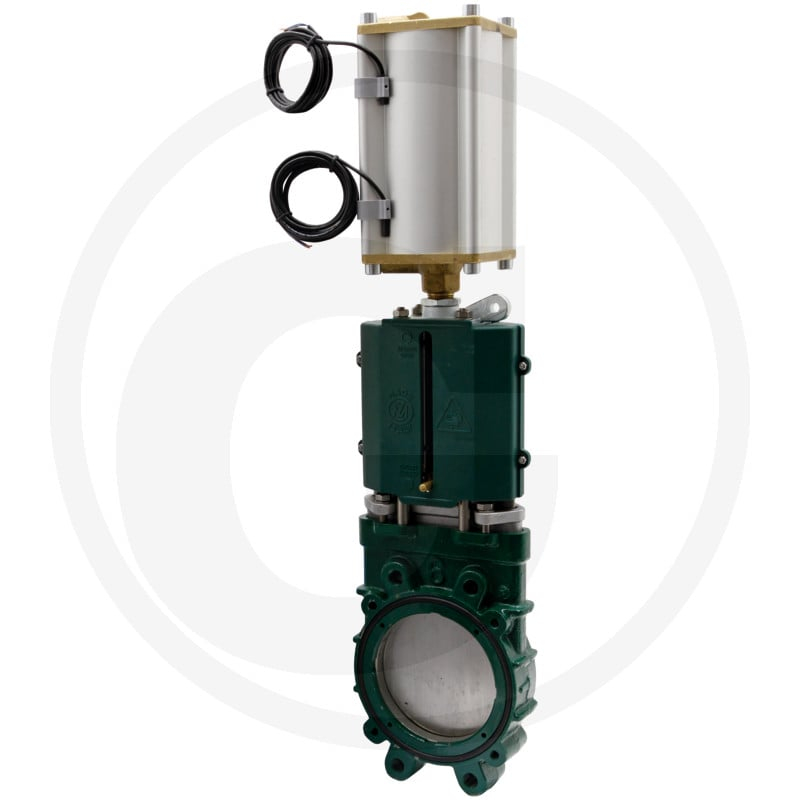

Dieser MZ Plattenschieber Art.0100/0571, 4" von Granit ist ein Ersatzteil für verschiedene Maschinen. Er verfügt über einen doppeltwirkenden Pneumatikzylinder und einen Reedkontakten Art. 0571. Die Abmessungen betragen: A (63 mm), B (415 mm), C (102 mm), D (100 mm), E (153 mm), F (10,5 mm), H (565 mm), h (381 mm), L (60 mm), l1 (150 mm), l2 (180 mm). Die Bohrungen betragen d1 (M12) und d2 (M16).

Die neue Ausführung zeichnet sich durch eine verstärkte Körperstruktur und eine neue Muffe aus, die keinen Edelstahlring für die Befestigung der Dichtung benötigt. Dadurch kann bei Abnutzung der Dichtung lediglich diese einzelne Dichtung ersetzt werden, ohne die gesamte Muffe austauschen zu müssen. Bitte beachten Sie, dass die neue Muffe nicht mit der alten Muffe austauschbar ist.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050100100571
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
