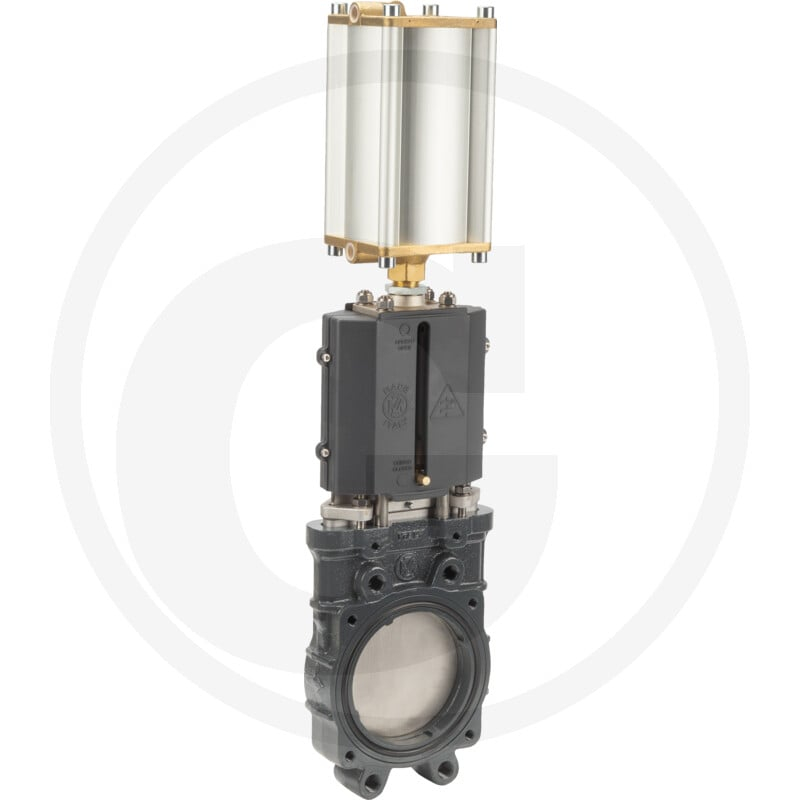

Plattenschieber 4'', Art.0100/570

Der MZ Plattenschieber Art.0100/0570, 4" von Granit ist ein Ersatzteil für Maschinen und Anlagen. Die neue Ausführung zeichnet sich durch eine verstärkte Körperstruktur und eine neue Muffe aus, die keinen Edelstahlring für die Befestigung der Dichtung benötigt. Dadurch kann bei Abnutzung der Dichtung lediglich diese einzelne Dichtung ersetzt werden, ohne die gesamte Muffe austauschen zu müssen. Die neue Muffe ist jedoch nicht austauschbar mit der alten Ausführung.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050100100570
• Passend für: Granit Maschinen (genaue Modellbezeichnung unbekannt)
• Kategorie: Ersatzteil
• Ausführung: 4" mit doppeltwirkendem Pneumatikzylinder Art. 0570
• A (mm): 63
• B (mm): 415
• C (mm): 102
• D (mm): 100
• E (mm): 153
• F (mm): 10,5
• H (mm): 565
• h (mm): 381
• L (mm): 60
• l1 (mm): 150
• l2 (mm): 180
• d1 (mm): M12
• d2 (mm): M20

Hinweis

Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen Maschinensystem.
