Ersatzteil
Plattenschieber 4'', Art.0094/0570
Art.Nr.4050094100570

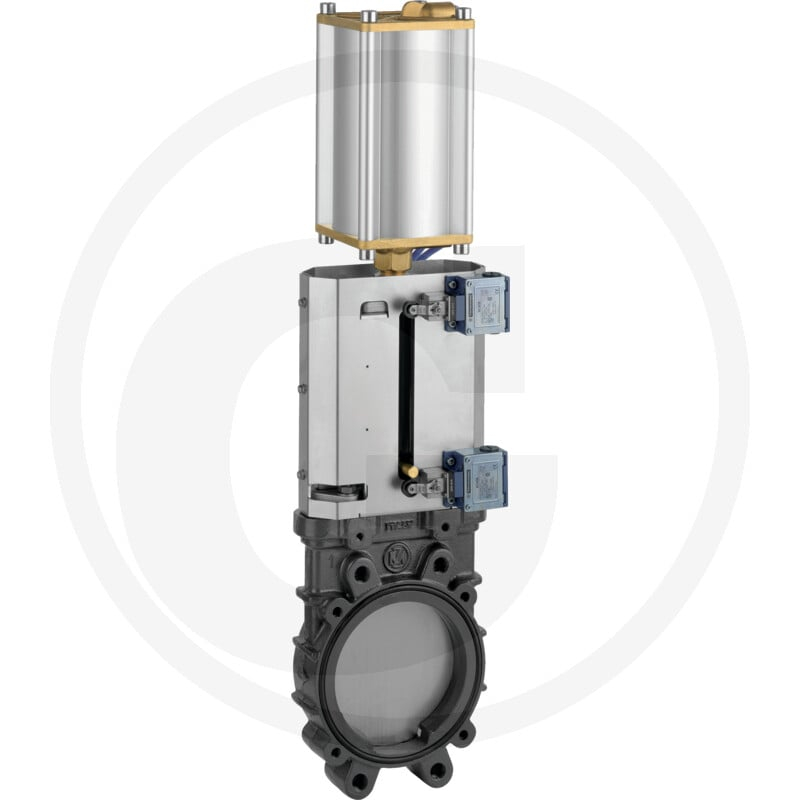

Der MZ Plattenschieber Art.0094/0570, 4" ist ein pneumatisch-doppelwirkender Plattenschieber für Granit Maschinen. Er verfügt über einen doppelwirkenden Pneumatikzylinder Art. 0570 und ist für den Anschluss Flansch an Flansch ausgelegt.
Der Plattenschieber hat folgende technische Maße: A (110 mm), E (173 mm), L (50 mm), L1 (73 mm), l1 (150 mm), d1 (2x M12), l2 (180 mm), d2 (M16), h (381 mm), H (565 mm) und eine Nennweite von 100 mm bzw. 4 Zoll. Die Vergleichsnummer lautet ARZO0094100570.
Als Ersatzteil ist der Plattenschieber Bestandteil von hydraulischen Systemen und sorgt für die Steuerung des Medienflusses.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 4050094100570
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Nennweite: 100 mm / 4 Zoll
- Anschlussart: Flansch → Flansch
