Plattenschieber 10'', Art.0100/551

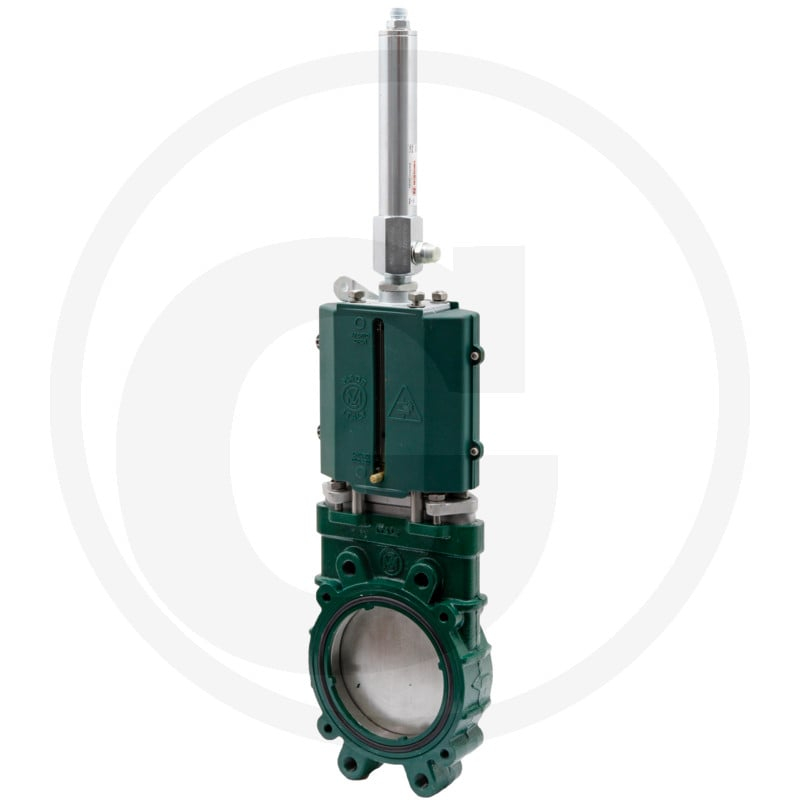

Der MZ Plattenschieber Art.0100/0551, 10" von Granit ist ein Ersatzteil für diverse Maschinen und Systeme. Er verfügt über einen doppeltwirkenden Hydraulikzylinder Art. 0551. Die Abmessungen betragen: A (120 mm), B (628 mm), C (200 mm), D (249 mm), E (340 mm), F (10,5 mm), H (1027 mm), h (673 mm), L (70 mm) und l2 (350 mm). Der Schieber besitzt eine Bohrung d2 mit M20 Gewinde.

Die neue Ausführung zeichnet sich durch eine stärkere Körperstruktur und eine neue Muffe aus, die keinen Edelstahlring für die Befestigung der Dichtung benötigt. Dadurch ist lediglich der Austausch der Dichtung erforderlich, ohne die gesamte Muffe ersetzen zu müssen. Bitte beachten Sie, dass die neue Muffe nicht mit der alten austauschbar ist.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 4050100250551
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
