Anv Muffe Ig 3/4'' Npt

Art.Nr.86003277

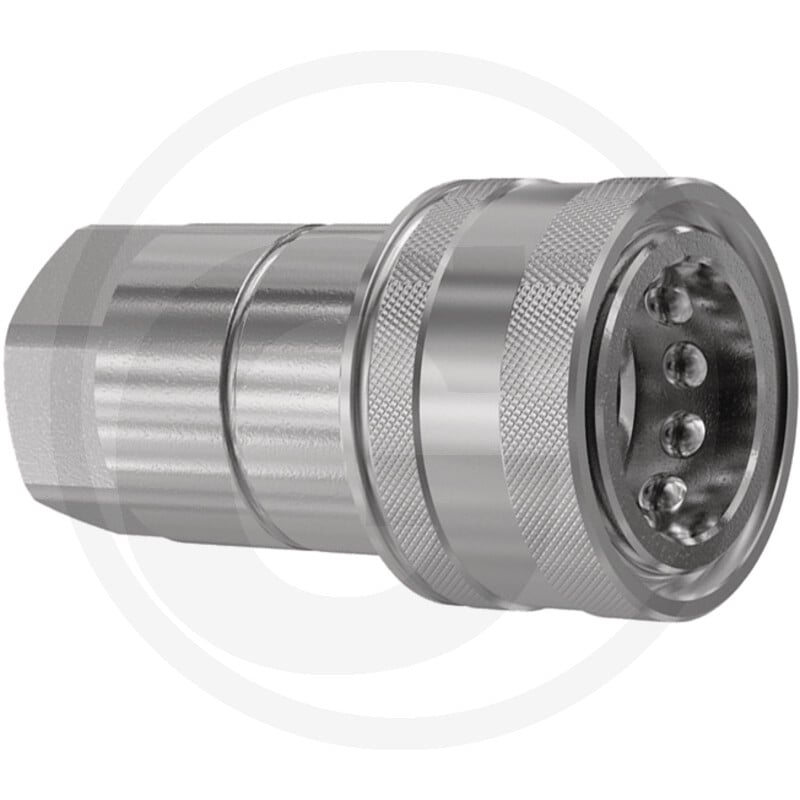

Die Faster ANV Muffe IG 3/4" NPT ist eine Steckkupplungsmuffe mit Innengewinde (NPT). Sie besitzt ein Anschlussgewinde von 3/4" (NPT) und eine Nennweite von DN 20. Die Baureihe ist ANV und die Muffe ist aus Stahl gefertigt, verzinkt und mit einer CrIII-Beschichtung versehen.

Diese Komponente ist für den Einsatz in Systemen mit einem Nenndruck von 300 bar und einem Nenndurchfluss von 180 l/min geeignet. Die Baugröße beträgt 4, der Außendurchmesser (Ø D) beträgt 48 mm und die Länge (B) 82,5 mm. Der Schlüsselweite (SW) beträgt 34 mm.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 86003277
  • Passend für: Diverse Anwendungen
  • Kategorie: Ersatzteil
  • Gewindeart: Innengewinde NPT
  • Anschlussgewinde A: 3/4" (NPT)
  • Nennweite: DN 20
  • Baugröße: 4
  • Material: Stahl, verzinkt, MATE 500 (CrIII)
  • Ø D (mm): 48
  • B (mm): 82,5
  • PN (bar): 300
  • Nenndurchfluss (l/min): 180
  • SW (mm): 34
  • Norm: ISO 7241-1-A
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

HerstellerFaster
