Startseite » Ersatzteile » Granit » 3CFHF Muffe Ag M22x1,5 Wd
Ersatzteil

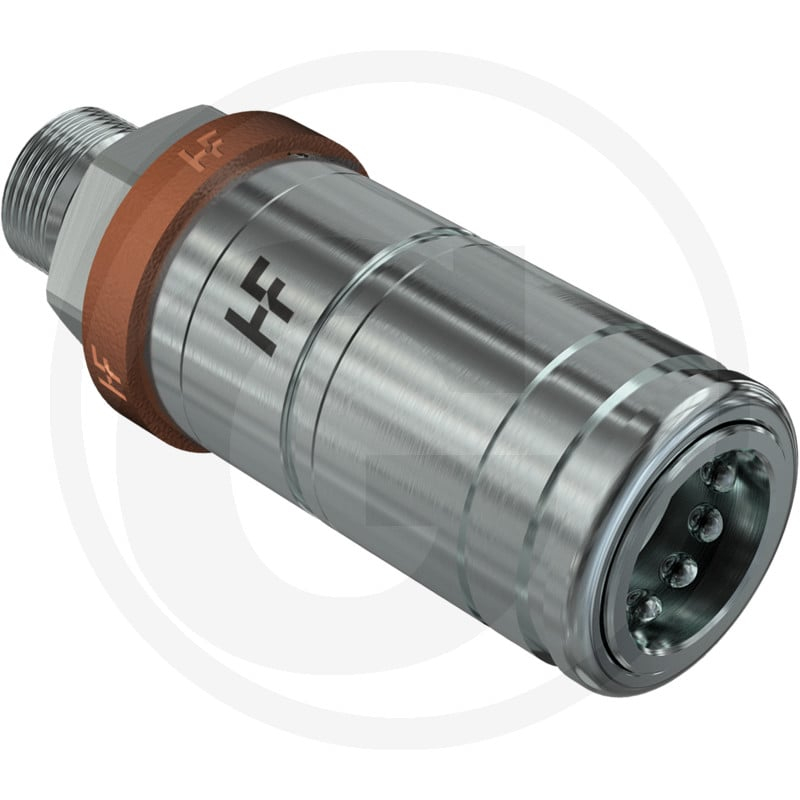

3CFHF Muffe Ag M22x1,5 Wd

Art.Nr.86004416

Die Faster 3CFHF Muffe AG M22x1,5 WD ist eine Steckkupplungsmuffe der Baureihe 3CFHF von Granit. Sie verfügt über ein Aussengewinde M (WD) mit einer Nennweite von DN 12 und einem Anschlussgewinde von M22 x 1,5. Die Muffe ist aus Stahl gefertigt, verzinkt und mit einer CrIII-Beschichtung versehen.

Diese Muffe ermöglicht eine Abreißfunktion und Push-Pull Funktion und ist für einen Betriebsdruck von bis zu 250 bar geeignet. Sie ist gemäß ISO 7241-1-A normiert und bietet einen Nenndurchfluss von bis zu 250 l/min.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 86004416
  • Passend für: Diverse Anwendungen
  • Kategorie: Ersatzteil
  • Gewindeart: Aussengewinde M (WD)
  • Nennweite: DN 12
  • Baugröße: 3
  • Anschlussgewinde A: M22 x 1,5
  • Material: Stahl, verzinkt, MATE 500 (CrIII)
  • Nenndurchfluss: 70 l/min
  • Ø D1: 42 mm
  • Betriebsdruck max.: 250 bar
  • L1: 109,2 mm
  • SW: 32 mm
  • Gewicht: 518 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

HerstellerFaster
Gewicht0,518 KG
