Ersatzteil
3Cfhf Muffe Ag M22X1,5
Art.Nr.86004414

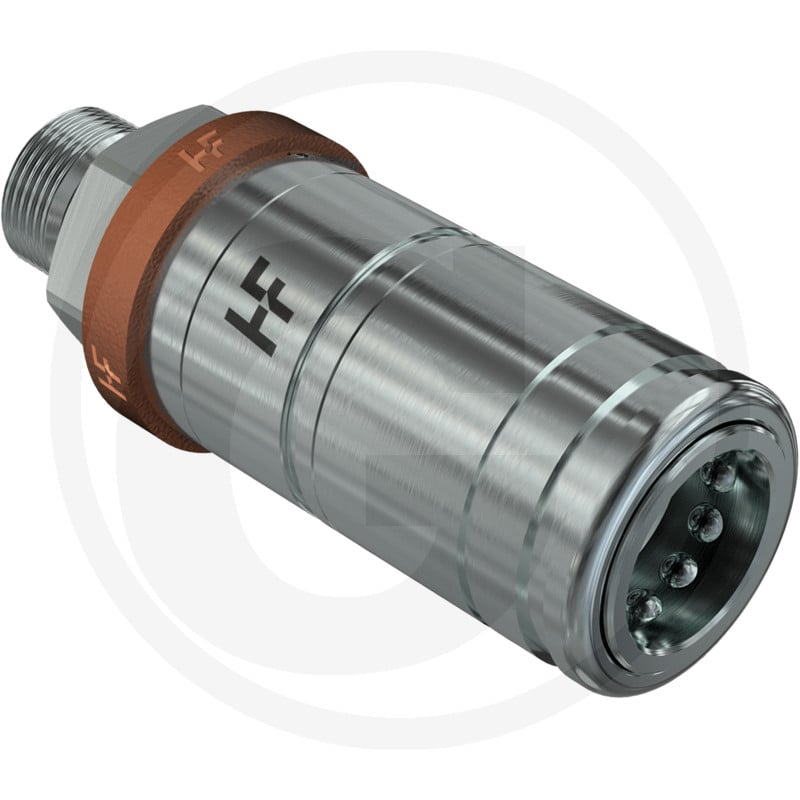

Die Faster 3CFHF Muffe AG M22x1,5 ist eine Steckkupplungsmuffe des Herstellers Granit. Sie gehört zur Baureihe 3CFHF und ist für den Einsatz in hydraulischen Systemen geeignet. Die Muffe verfügt über ein Aussengewinde M22 x 1,5 und eine Nennweite von DN 12.
Sie ist aus Stahl gefertigt, verzinkt und mit einer CrIII-Beschichtung versehen (MATE 500). Die Muffe ermöglicht einen Nenndurchfluss von bis zu 70 l/min und einen maximalen Volumenstrom von 250 l/min. Der Betriebsdruck beträgt maximal 250 bar. Die Steckkupplungsmuffe zeichnet sich durch eine Abreißfunktion und eine Push-Pull Funktion aus und ist gemäß ISO 7241-1-A gefertigt.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 86004414
- Passend für: Diverse hydraulische Systeme
- Kategorie: Ersatzteil
- Gewindeart: Aussengewinde M
- Nennweite: DN 12
- Baugröße: 3
- Anschlussgewinde A: M22 x 1,5
- Material: Stahl, verzinkt, MATE 500 (CrIII)
- Nenndurchfluss (l/min): 70
- Ø D1 (mm): 42
- Betriebsdruck max. (bar): 250
- L1 (mm): 109,7
- SW (mm): 32
- Gewicht: 522 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
Technische Spezifikationen
| Baureihe | 3CFHF |
| Gewindeart | Aussengewinde M |
| Nennweite | DN 12 |
| Baugröße | 3 |
| Anschlussgewinde | M22 x 1,5 |
| Nenndurchfluss (l/min) | 70 |
| Ausführung | Steckkupplungsmuffe |
| Material | Stahl, verzinkt, MATE 500 (CrIII) |
| Ø D1 (mm) | 42 |
| Betriebsdruck max. (bar) | 250 |
| L1 (mm) | 109,7 |
| SW (mm) | 32 |
| Kuppelbarkeit unter Druck | Stecker unter Restdruck |
| Anschlussgewinde A | M22 x 1,5 |
| Norm | ISO 7241-1-A |
| Funktion | Abreißfunktion, Push-Pull Funktion |
| Zusatzinformationen | "Highflow" bis zu 250 l/min |
| Volumenstrom max. (l/min) | 250 |
| Gewicht | 0,522 KG |
