3Ckhf Muffe Ag M22X1,5 (15L) Schott Kürz

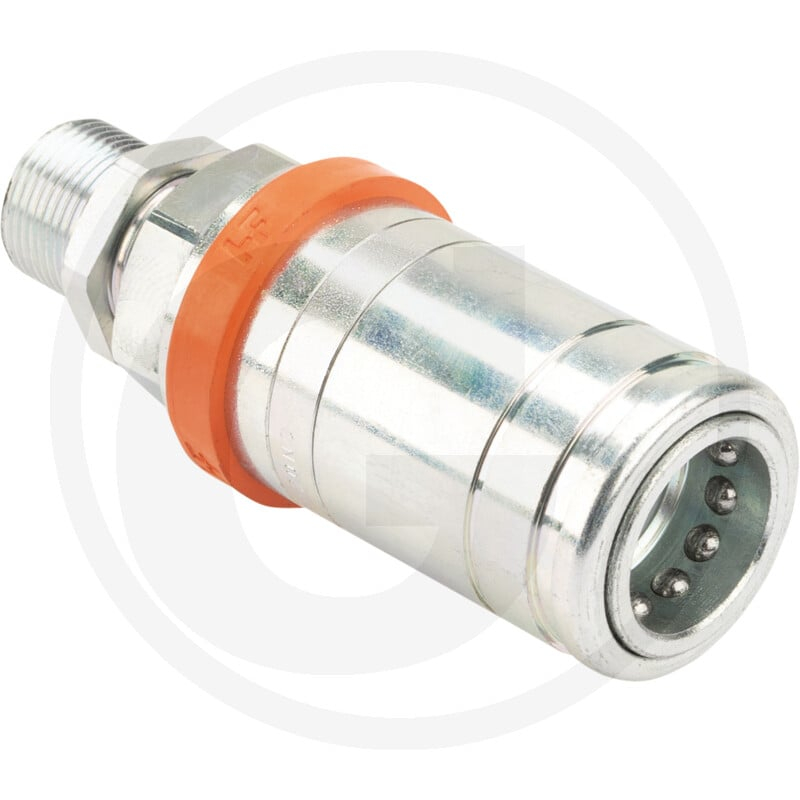

Die Faster 3CKHF Muffe AG M22x1,5 (15L) Schott Kurz von Granit ist eine Steckkupplungsmuffe für hydraulische Systeme. Sie gehört zur Baureihe 3CKHF und verfügt über ein Aussengewinde Schott M (L) kurz. Die Muffe hat eine Nennweite von DN 12 und einen Anschlussgewinde von M22 x 1,5.

Sie ist für einen Nenndurchfluss von 70 l/min ausgelegt und bietet eine Abreißfunktion sowie eine Push-Pull Funktion. Die Muffe ist aus Stahl gefertigt, verzinkt und mit MATE 500 (CrIII) beschichtet. Der maximale Betriebsdruck beträgt 250 bar.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 86004428
• Passend für: Hydraulische Systeme
• Kategorie: Ersatzteil
• Baureihe: 3CKHF
• Gewindeart: Aussengewinde Schott M (L) kurz
• Nennweite: DN 12
• Baugröße: 3
• Anschlussgewinde: M22 x 1,5
• Nenndurchfluss (l/min): 70
• Material: Stahl, verzinkt, MATE 500 (CrIII)
• Betriebsdruck max. (bar): 250
• D1 (mm): 42
• L1 (mm): 107,4
• SW (mm): 32
• Schottlänge (mm): 26
• Rohr-Ø (mm): 15L
• Norm: ISO 7241-1-A
• Volumenstrom max. (l/min): 250

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem System, bevor Sie das Teil einsetzen.
