3Cfhf Muffe Ag 12L Schott

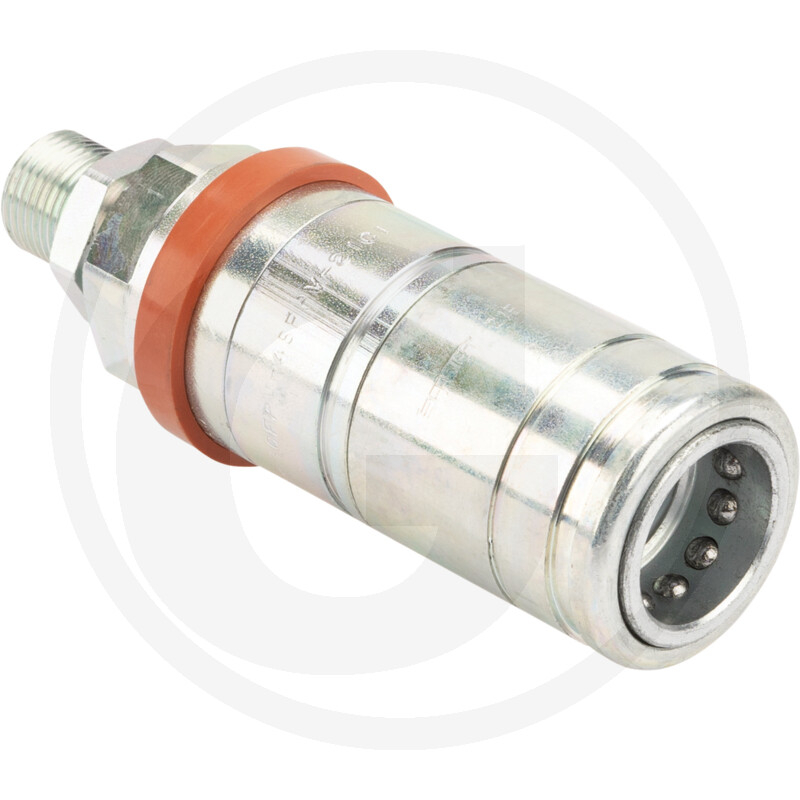

Die Faster 3CFHF Muffe AG 12L Schott von Granit ist eine Steckkupplungsmuffe für Hydrauliksysteme. Sie gehört zur Baureihe 3CFHF und verfügt über ein Aussengewinde Schott M (L) kurz. Die Muffe ist für eine Nennweite von DN 12 ausgelegt und besitzt eine Baugröße von 3.

Sie ist mit einem Anschlussgewinde von 12L, M18 x 1,5 für Schottwand ausgestattet und gefertigt aus Stahl, verzinkt, MATE 500 (CrIII). Die Muffe bietet einen Nenndurchfluss von 70 l/min und einen maximalen Volumenstrom von 250 l/min. Sie ist für einen Betriebsdruck von bis zu 250 bar geeignet.

Die Muffe zeichnet sich durch eine Abreißfunktion und eine Push-Pull Funktion aus und erfüllt die Norm ISO 7241-1-A.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 86004417
• Passend für: Hydrauliksysteme
• Kategorie: Ersatzteil
• Gewindeart: Aussengewinde Schott M (L) kurz
• Nennweite: DN 12
• Baugröße: 3
• Anschlussgewinde A: 12L, M18 x 1,5 für Schottwand
• Material: Stahl, verzinkt, MATE 500 (CrIII)
• Nenndurchfluss (l/min): 70
• Ø D1 (mm): 42
• Anschlussgewinde: M18 x 1,5
• Betriebsdruck max. (bar): 250
• L1 (mm): 121,2
• SW (mm): 32
• Gewicht: 550 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
