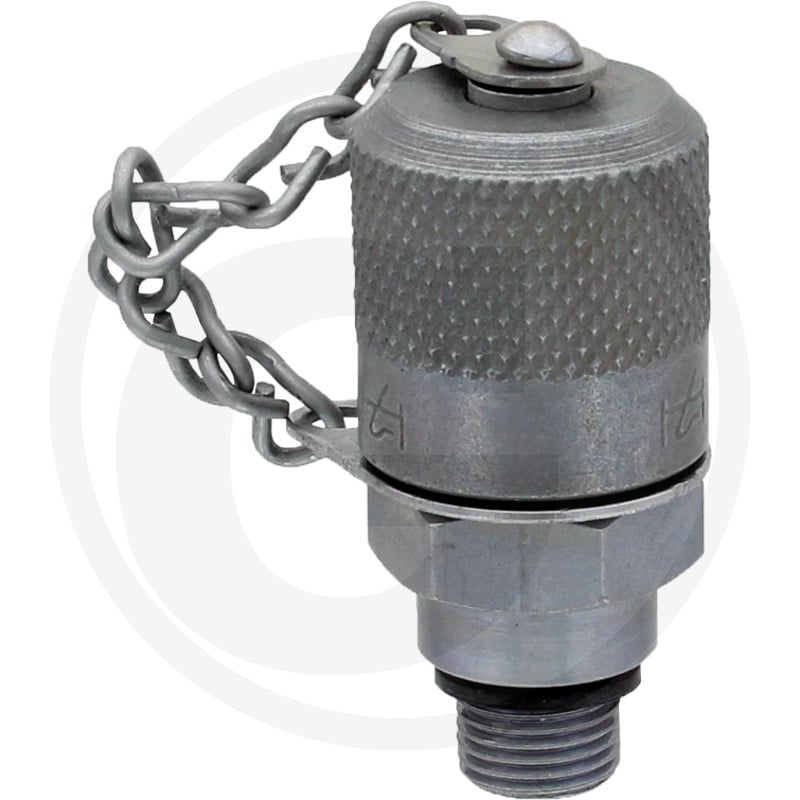

Messkuppl. Me - M10X1

Die Messkupplung ME - M10x1 von Granit ist ein Ersatzteil, das in verschiedenen hydraulischen Systemen eingesetzt wird. Sie dient dazu, Messinstrumente an hydraulische Leitungen anzuschließen. Die Kupplung verfügt über ein Form-G-Dichtungssystem, welches eine zuverlässige Abdichtung gewährleistet.

Technische Details: Das Kupplungsgehäuse besitzt ein M16 x 2 Gewinde, während das Messinstrument über ein M10x1 Gewinde angeschlossen wird. Die Messkupplung ist für einen Betriebsdruck von 630 bar ausgelegt und hat eine Länge von 38 mm. Der benötigte Schlüsselweite (SW) beträgt 17 mm, die Innendurchmesser (I) beträgt 8,5 mm und die Gesamthöhe (H) 41 mm. Das Gewicht der Messkupplung beträgt 66 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 85050028
• Passend für: Diverse hydraulische Systeme
• Kategorie: Ersatzteil
• Dichtungsart: Form G
• Kupplungsgehende: M16 x 2
• Gewinde G: M10x1
• PN (bar): 630
• L (mm): 38
• SW: 17
• I (mm): 8,5
• H (mm): 41
• Gewicht: 66 g
