Membranzylinder

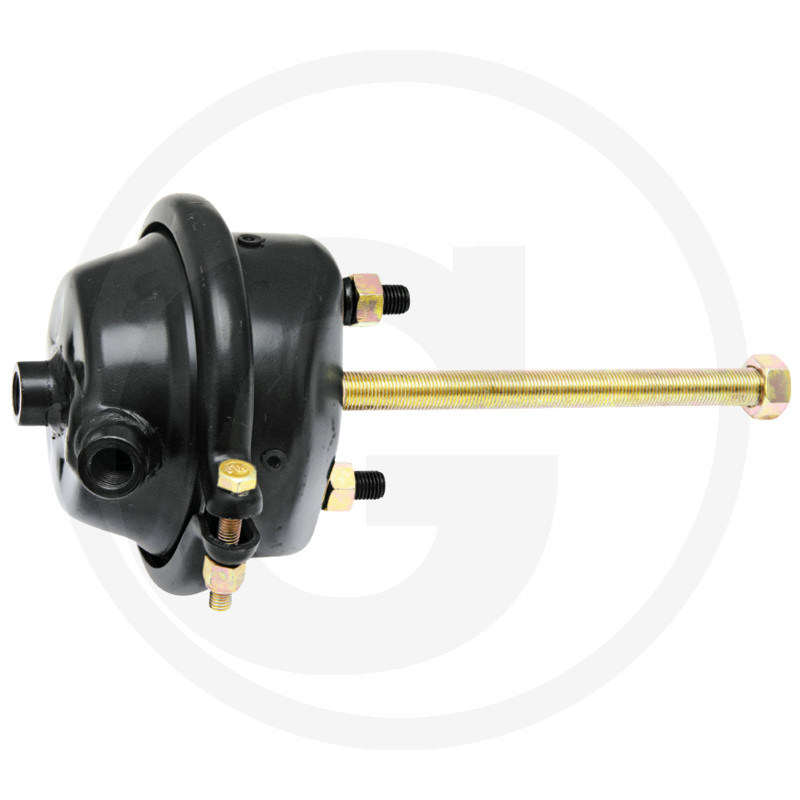

Der Wabco Membranzylinder ist ein Ersatzteil, das zur Funktionsfähigkeit verschiedener Maschinen beiträgt. Der Membranzylinder der Marke Granit verfügt über einen Seitenanschluss mit M16 x 1,5 Gewinde und eine Befestigung mit 76,2 / 25 / M12 x 1,5. Der Betriebsdruck beträgt 8,5 bar.

Der Zylinder zeichnet sich durch eine Gesamtlänge von 135 mm aus und hat einen Abstand zwischen den Schrauben von 76,2 mm. Ein Anschluss (oben) mit M16 x 1,5 JED-152 sowie ein seitlicher Anschluss mit M16 x 1,5 JED-152 sind vorhanden. Die Kraftabgabe beträgt 6500 N und die Länge der Druckstange 186 mm. Der maximale Betriebsdruck liegt bei 8,5 bar. Der Spannbandwinkel beträgt -45°.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 8284231049000
• Typ: 16
• Passend für: Diverse Maschinen (bitte Kompatibilität prüfen)
• Kategorie: Ersatzteil
• Kraftabgabe: 6500 N
• Betriebsdruck: 8,5 bar

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell, um eine korrekte Funktion zu gewährleisten.
