Membranzylinder

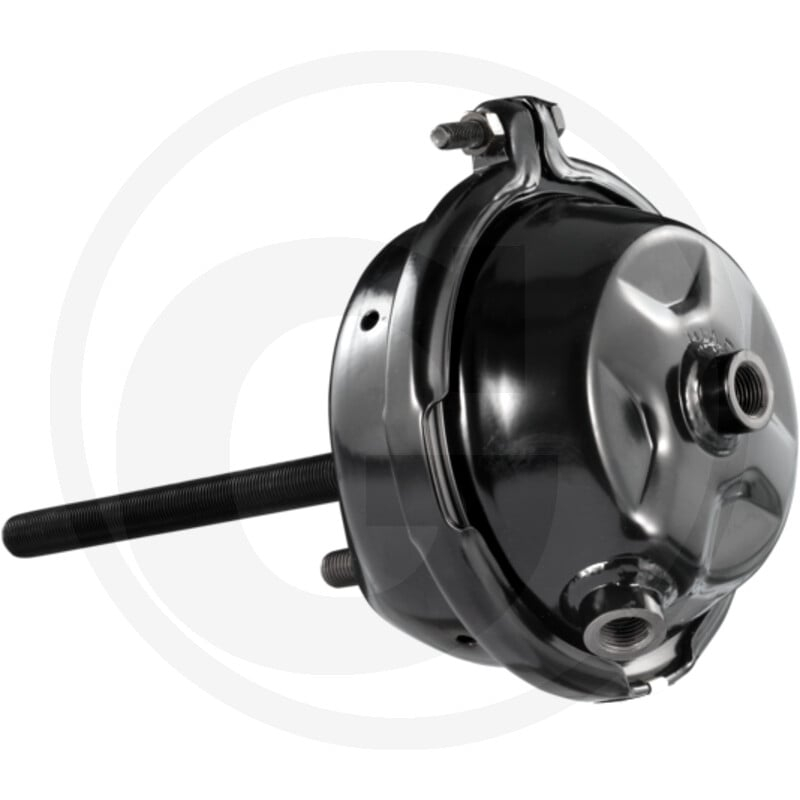

Der Wabco Membranzylinder ist ein Ersatzteil für Granit-Systeme. Er dient als aktives Element zur Kraftübertragung und Positionierung innerhalb des Systems. Der Zylinder arbeitet mit einem Betriebsdruck von 8,5 bar und verfügt über ein Bolzengewinde von M16 x 1,5.

Technische Daten des Wabco Membranzylinders umfassen einen Abstand zwischen den Schrauben von 120,6 mm, Anschlüsse (oben und seitlich) mit M16 x 1,5 JED-152 Gewinde, einen Gabelkopf ohne Gewinde sowie eine Druckstange mit M16 x 1,5 Gewinde. Die Kraftabgabe beträgt 8200 N bei einer Länge der Druckstange von 186 mm. Der Temperaturbereich liegt zwischen -40°C und +80°C.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 8284231059000
• Typ: 20
• Passend für: Granit-Systeme
• Kategorie: Ersatzteil
• Betriebsdruck: 8,5 bar
• Bolzengewinde: M16 x 1,5
• Gesamtlänge: 134 mm

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Granit-System, um eine korrekte Funktion zu gewährleisten.
