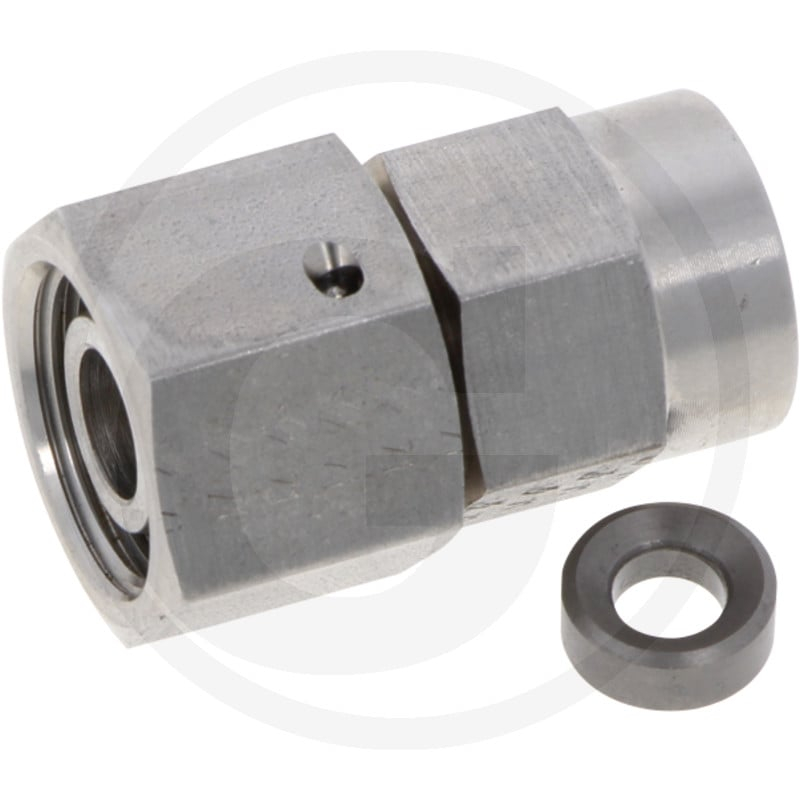

Mavd 12 Sr 1/4 V2A

Dieser PH MAVD 12 S- R 1/4" VA ist ein Ersatzteil für verschiedene Systeme. Das Bauteil der 12 S Baureihe verfügt über einen Außendurchmesser D1 von 12 mm und einen Innendurchmesser D2 von 3,5 mm. Die Länge L1 beträgt 41,5 mm, L2 24 mm, S1 19 mm und S2 24 mm. Der Druck PN wird mit 630 bar angegeben. Es besitzt ein Anschlussgewinde von M20 x 1,5 und ein Einschraubgewinde von G 1/4". Weitere Maße sind L3 (14,5 mm), L4 (4,5 mm) und ein Durchmesser T von 1/4". Das Gewicht des Teils beträgt 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60901587
• Passend für: Diverse Systeme
• Kategorie: Ersatzteil
• Ø D1 (mm): 12
• Ø D2 (mm): 3,5
• L1 (mm): 41,5
• L2 (mm): 24
• S1 (mm): 19
• S2 (mm): 24
• PN (bar): 630
• Anschlussgewinde: M20 x 1,5
• Einschraubgewinde: G 1/4"
• L3 (mm): 14,5
• L4 (mm): 4,5
• Ø T (mm): 1/4"
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
