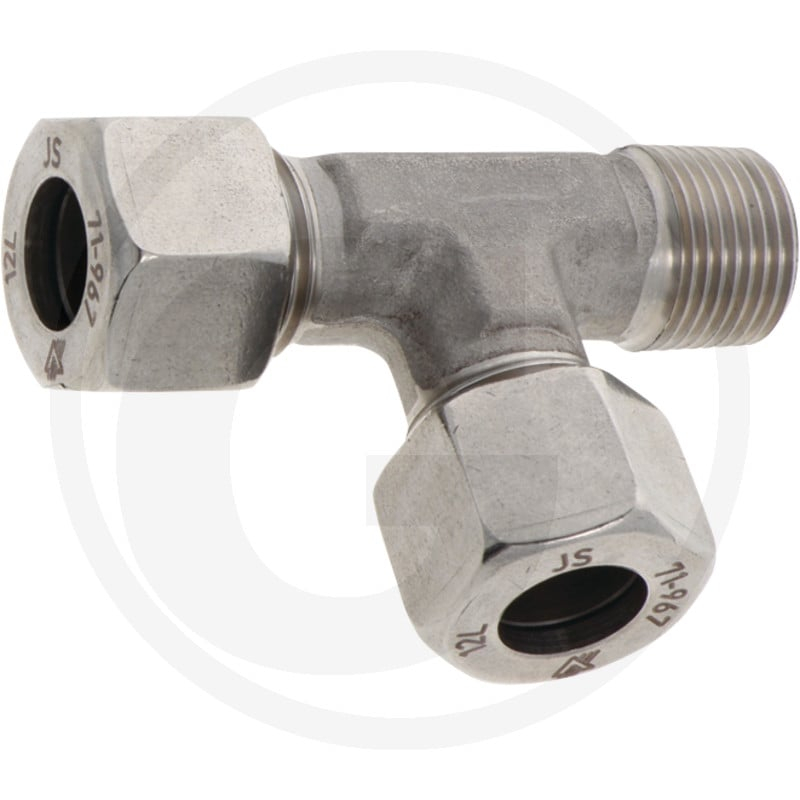

Lev 10 L 1/4 Npt V2A

Dieser PH LEV 10 L- 1/4" NPT VA ist ein Ersatzteil der Marke Granit. Das Bauteil der Baureihe 10 L verfügt über einen Durchmesser D1 von 10 mm, einen Durchmesser T von 1/4" NPT, einen Durchmesser D2 von 8 mm und einen Durchmesser D3 von 7 mm. Die Maße L1, L2 und L3 betragen 30 mm, 15 mm bzw. 27 mm. Der Innendurchmesser i beträgt 15 mm, während S1 und S2 mit 14 mm bzw. 19 mm angegeben werden. Der PH LEV ist für einen Druck von 315 bar ausgelegt und besitzt ein Anschlussgewinde von M16 x 1,5 sowie ein Einschraubgewinde von 1/4" NPT. Das Gewicht des Bauteils beträgt 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900765
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø D1 (mm): 10
• Ø T (mm): 1/4" NPT
• Ø D2 (mm): 8
• Ø D3 (mm): 7
• L1 (mm): 30
• L2 (mm): 15
• L3 (mm): 27
• i (mm): 15
• S1 (mm): 14
• S2 (mm): 19
• PN (bar): 315
• Anschlussgewinde: M16 x 1,5
• Einschraubgewinde: 1/4" NPT
• Gewicht: 10 g
