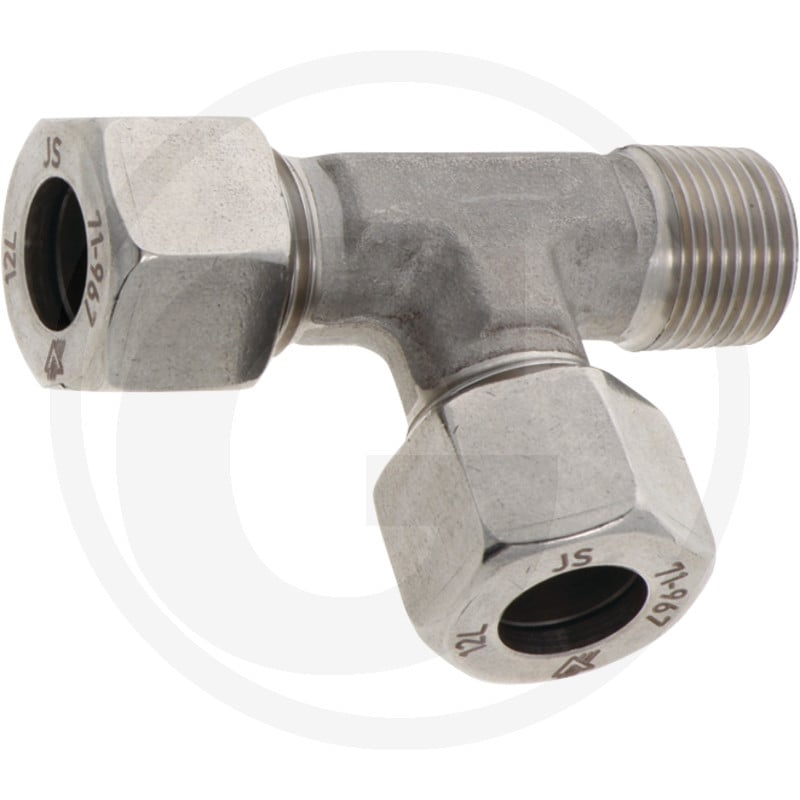

Lev 08 S 1/4 Npt V2A

Dieser PH LEV 8 S- 1/4" NPT VA ist ein Ersatzteil von Granit. Er gehört zur Baureihe 8 S und verfügt über einen Durchmesser D1 von 8 mm, einen Durchmesser T von 1/4" NPT, einen Durchmesser D2 von 5 mm und einen Durchmesser D3 von 5 mm. Die Maße L1, L2 und L3 betragen 32 mm, 17 mm bzw. 27 mm. Der Innen-Ø i beträgt 15 mm, während S1 und S2 14 mm bzw. 19 mm messen. Der PH LEV ist für einen Druck von 630 bar ausgelegt und besitzt ein Anschlussgewinde von M16 x 1,5 sowie ein Einschraubgewinde von 1/4" NPT. Das Gewicht des Bauteils beträgt 10 g. Als Bestandteil verschiedener Systeme dient dieser PH LEV zur sicheren Verbindung und Abdichtung.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900774
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø D1 (mm): 8
• Ø T (mm): 1/4" NPT
• Ø D2 (mm): 5
• Ø D3 (mm): 5
• L1 (mm): 32
• L2 (mm): 17
• L3 (mm): 27
• i (mm): 15
• S1 (mm): 14
• S2 (mm): 19
• PN (bar): 630
• Anschlussgewinde: M16 x 1,5
• Einschraubgewinde: 1/4" NPT
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
