Startseite » Ersatzteile » Granit » Verschraubung Typ: K 08 - L
Ersatzteil

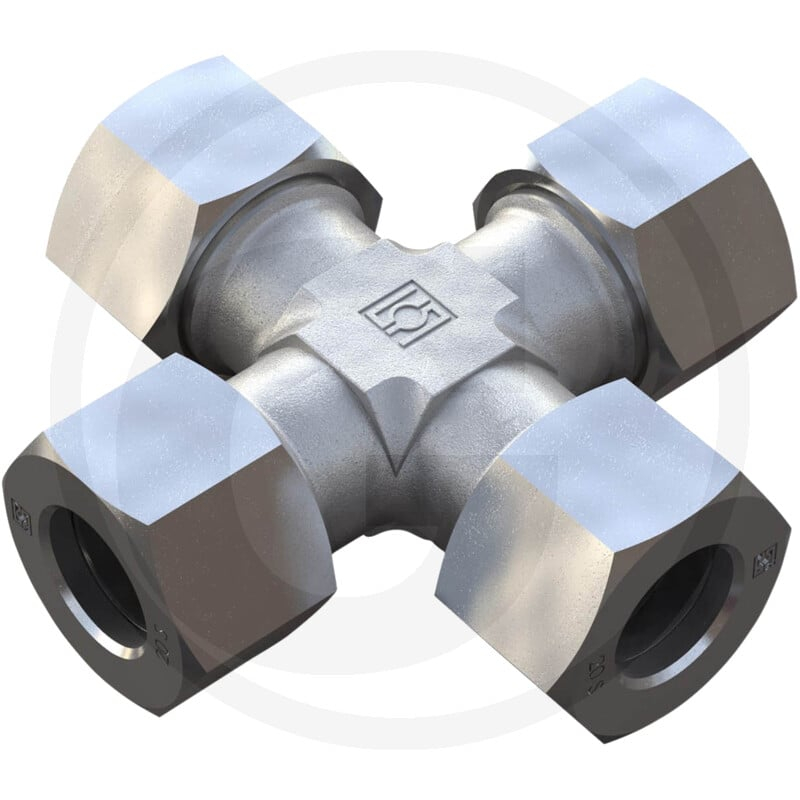

Verschraubung Typ: K 08 - L

Art.Nr.81600358

Die STAUFF KV 08 L ist eine Kreuzverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Die Kreuzverschraubung hat eine Bauform Kreuz und die Typformel KV. Sie gehört zur Baureihe 8 L und ist für einen Druck von 500 bar ausgelegt. Die Anschlussgewinde betragen M14 x 1,5. Die Maße sind wie folgt: D1 (8 L), L1 (29 mm), L2 (14 mm), S1 (12 mm), S2 (17 mm). Das Gewicht der Kreuzverschraubung beträgt 44 g. Als Kreuzverschraubung ist sie ein wichtiges Verbindungselement in hydraulischen Systemen.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600358
  • Typ: Kreuzverschraubung
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • PN (bar): 500
  • Anschlussgewinde: M14 x 1,5
  • D1 (mm): 8 L
  • L1 (mm): 29
  • L2 (mm): 14
  • S1 (mm): 12
  • S2 (mm): 17
  • Gewicht: 44 g

Technische Spezifikationen

SperrgutJa
Gewicht0,044 KG
